HEIDENHAIN CNC PILOT 4290
385
■

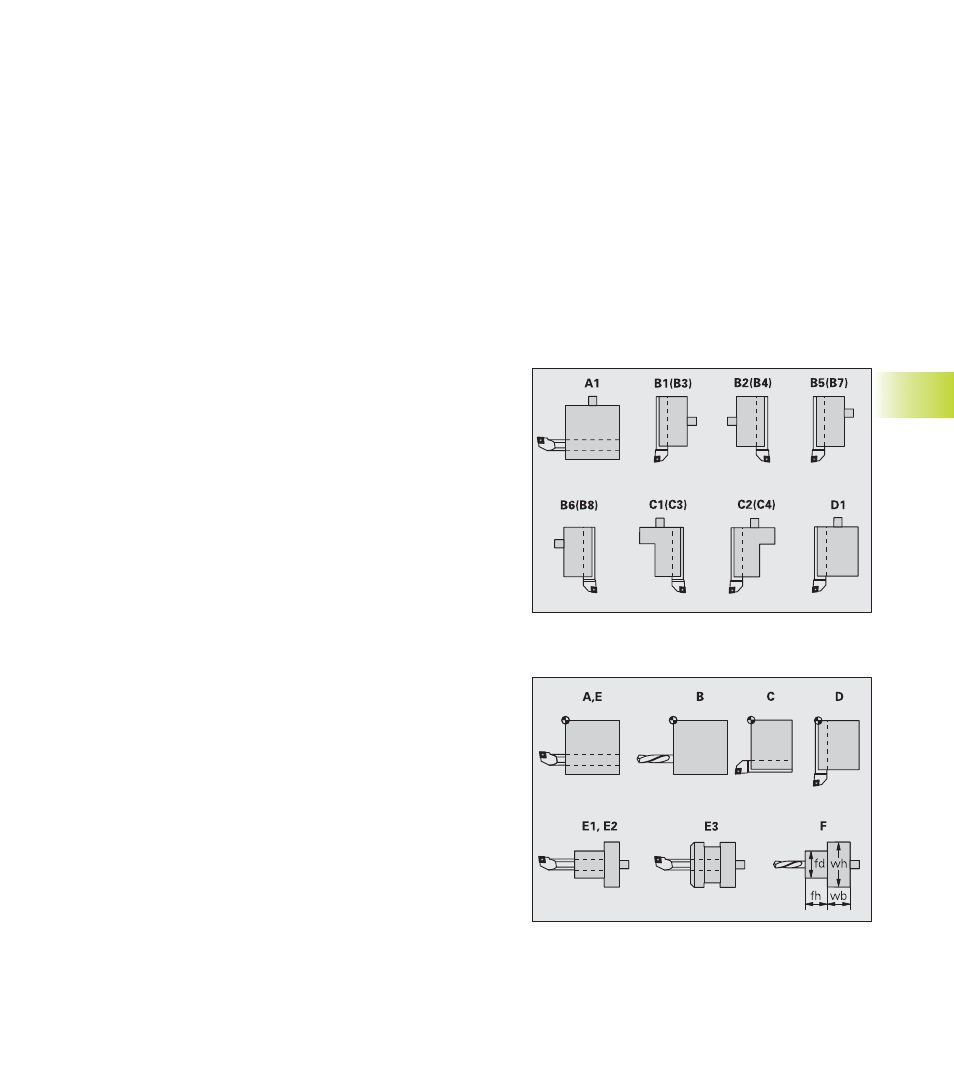

A1 Bohrstangenhalter
■
B1 rechts kurz
■
B2 links kurz
■
B3 rechts kurz Überkopf
■
B4 links kurz Überkopf
■
B5 rechts lang
■
B6 links lang
■
B7 rechts lang Überkopf
■
B8 links lang Überkopf
■
C1 rechts
■
C2 links
■
C3 rechts Überkopf
■
C4 links Überkopf
■
D1 Mehrfachaufnahme
■
A Bohrstangenhalter
■
B Bohrerhalter mit Kühlmittel-Zufuhr
■
C Vierkant längs
■
D Vierkant quer
■
E Stirn-Rückseiten-Bearbeitung
■
E1 U-Bohrer
■
E2 Zylinderschaftaufnahme
■
E3 Spannzangenaufnahme
■
F Bohrerhalter MK (Morse-Kegel)
8.1 W
e
rk
z
eug-D
at
enbank
8.1.6
Werkzeughalter, Aufnahmeposition
Die Werkzeug-Darstellung (Simulation und Kontrollgrafik) berück-
sichtigt die Form des Halters und die Aufnahmeposition auf dem
Werkzeugträger.
Werkzeughalter
Ob der Halter in einer axialen oder radialen Aufnahme eingesetzt
wird und ob ein Adapter verwendet wird, ermittelt der CNC PILOT
aufgrund des Revolverplatzes.
Wenn Sie den Typ des Werkzeughalters nicht angeben, verwendet
der CNC PILOT eine vereinfachte Darstellung.
Der CNC PILOT berücksichtigt folgende Halter (Bezeichnung der
Standardhalter nach DIN 69 880):
