HEIDENHAIN CNC Pilot 4290 - Handbuch (Seite 303)

HEIDENHAIN CNC PILOT 4290 291

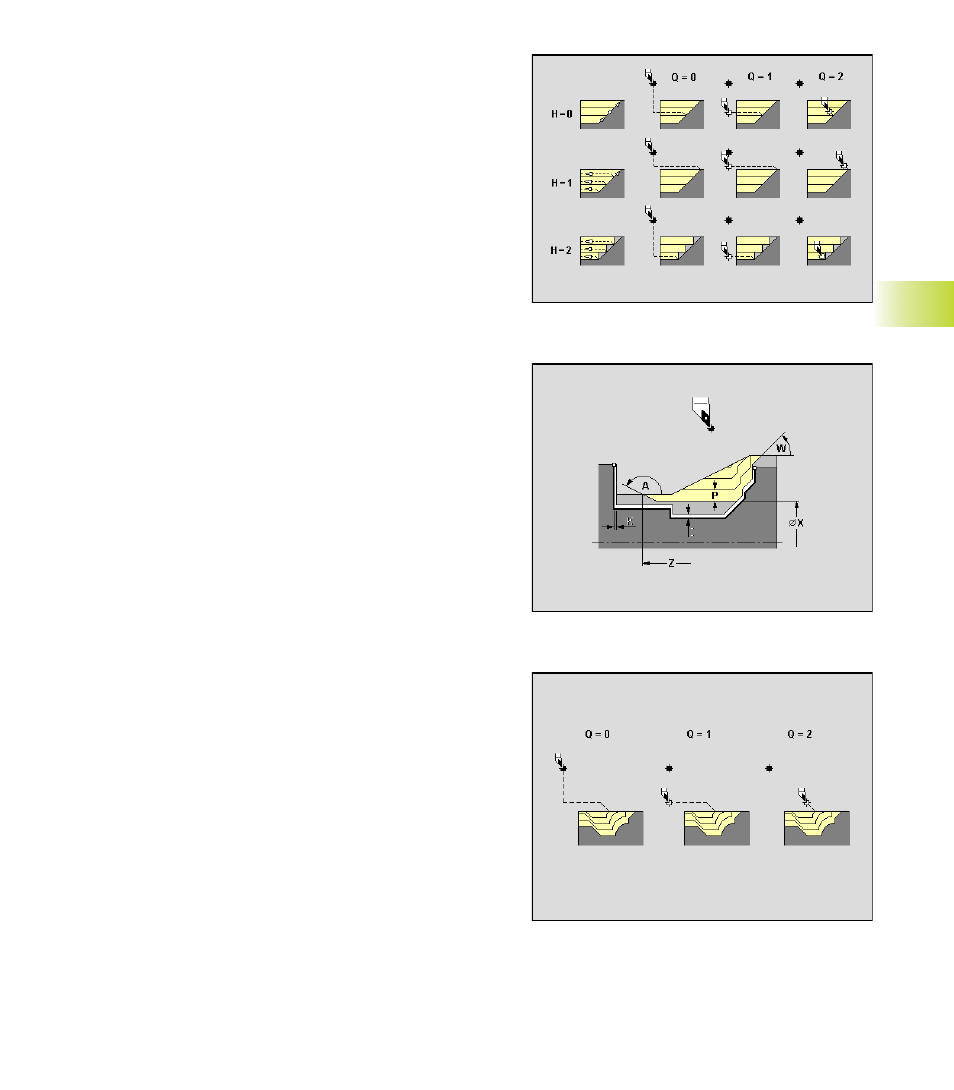

Restschruppen (Auskammern) – Konturparallel
Parameter
P:
Schnitttiefe (maximale Zustellung)
A: Anfahrwinkel (Bezug: Z-Achse)
■ Längs: default 0°/180° (parallel zur Z-Achse)
■ Plan: default 90°/270° (rechtwinklig zur Z-Achse)
W: Abfahrwinkel (Bezug: Z-Achse)
■ Längs: default 90°/270° (rechtwinklig zur Z-Achse)
■ Plan: default 0°/180° (parallel zur Z-Achse)
X, Z: Schnittbegrenzung
Aufmaßart einstellen: per Softkey
I, K: unterschiedliches Längs-/Plan-Aufmaß
I: konstantes Aufmaß – generiert „Aufmaß G58“ vor dem Zy-
klus
Eintauchen: fallende Konturen bearbeiten ?
■ Ja
■ Nein
E: reduzierter Eintauchvorschub bei fallenden Konturen
H: Abfahrart – Art der Konturglättung
■ H=0: spant nach jedem Schnitt entlang der Kontur
■ H=1: hebt unter 45° ab; Konturglättung nach dem letzten
Schnitt
■ H=2: hebt unter 45° ab – keine Konturglättung
Q: Freifahrart bei Zyklusende
■ Q=0: zurück zum Startpunkt
Längs: erst X- dann Z-Richtung
Plan: erst Z- dann X-Richtung
■ Q=1: positioniert vor der fertigen Kontur
■ Q=2: hebt ab auf Sicherheitsabstand und stoppt
Freistich-Bearbeitung (siehe Softkey-Tabelle)
H: Abfahrart – Art der Konturglättung
■ H=0: spant nach jedem Schnitt entlang der Kontur
■ H=1: hebt unter 45° ab; Konturglättung nach dem letzten
Schnitt
■ H=2: hebt unter 45° ab – keine Konturglättung
Q: Freifahrart bei Zyklusende
■ Q=0: zurück zum Startpunkt
Längs: erst X- dann Z-Richtung
Plan: erst Z- dann X-Richtung
■ Q=1: positioniert vor der fertigen Kontur
■ Q=2: hebt ab auf Sicherheitsabstand und stoppt
Freistich-Bearbeitung (siehe Softkey-Tabelle)
