6 TURN PLUS
230
Strecken
Wählen Sie die Richtung der Strecke anhand des Menü-Symbols
aus und vermaßen die Strecke.
Vertikale oder horizontale Strecke
Richtung der Strecke wählen
Strecke im Winkel
Richtung der Strecke wählen
„Strecke in beliebiger Richtung“ wählen

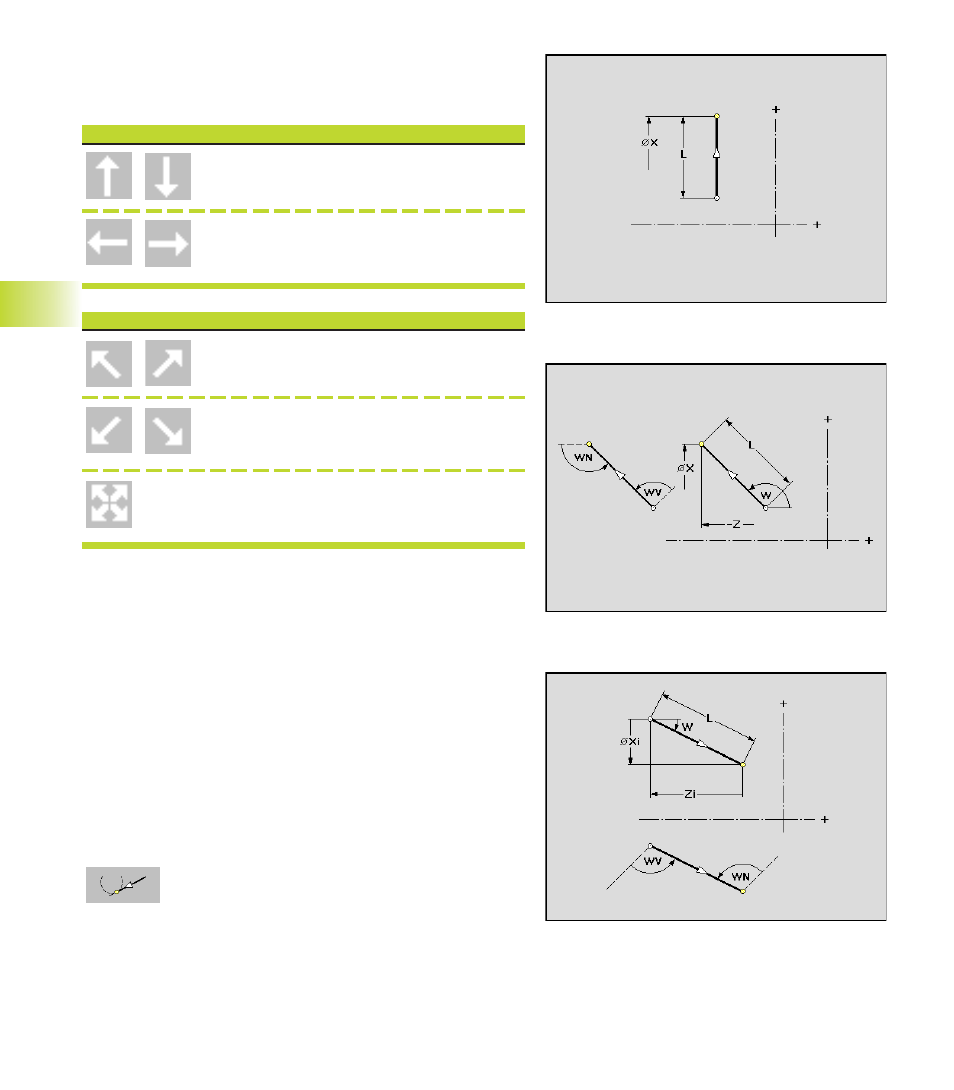

Definieren Sie den Endpunkt der Strecke und legen den Übergang
zum nächsten Konturelement fest.
Parameter
X, Z:
Endpunkt in kartesischen Koordinaten
Xi, Zi:
Abstand Anfang- bis Endpunkt
P,
α:
Endpunkt in Polarkoordinaten (Bezug Winkel
α: positive Z-
Achse)
W:
Winkel der Strecke (Bezug: siehe Hilfebild)
WV:
Winkel zum Vorgängerelement
WN:
Winkel zum Nachfolgerelement
WV, WN:
■
der Winkel geht vom Vorgänger-/Nachfolgerelement ge-
gen den Uhrzeigersinn zum neuen Element
■
Bogen als Vorgänger-/Nachfolgerelement: Winkel zur Tan-
gente
L:
Länge der Strecke
tangential/nicht tangential: Übergang zum nächsten
Konturelement festlegen
6.5 F
e
rtigt
eilk
ont
