HEIDENHAIN CNC PILOT 4290 25
3.2 Betr
iebsar
t Handst
euer
n
Die konstante Schnittgeschwindigkeit können Sie nur für
Schlitten eingegeben, die eine X-Achse besitzen.
Funktionen des Werkzeugwechsels:
■ Werkzeug einschwenken
■ „neue“ Werkzeugmaße verrechnen
■ „neue“ Istwerte in der Positionsanzeige anzeigen
3.2.1 Maschinendaten eingeben
Menügruppe „F“ (Vorschub):
■ Umdrehungsvorschub
„Umdrehungsvorschub“ wählen
Vorschub in „mm/U“ (bzw. „inch/U“) eingeben
■ Minutenvorschub
„Minutenvorschub“ wählen
Vorschub in „mm/min“ (bzw. „inch/min“) einge-
ben
Menügruppe „S“ (Spindeldrehzahl):
■ Spindeldrehzahl
„Drehzahl S“ wählen
Drehzahl in „U/min“ eingeben
■ konstante Schnittgeschwindigkeit
„V-konstant“ wählen
Schnittgeschwindigkeit in „m/min“ (bzw. „ft/
min“) eingeben
■ Punktstillsetzung
Spindel mit der Spindelwechsel-Taste einstellen
„Punktstillsetzung“ wählen
Position eingeben
Zyklus-Start: die Spindel wird positioniert
Zyklus-Stop: die Dialogbox verlassen
Menüpunkt „T“ (Werkzeug):
„T“ wählen
Revolverposition eingeben
3.2.2 M-Befehle
Menügruppe „M“ (M-Funktionen):
■ Die M-Nummer ist bekannt: „M-direkt“ wählen
und die Nummer eingeben
■ „M-Menü“: M-Funktion anhand des Menüs aus-
wählen
Nach Eingabe/Auswahl der M-Funktion:
Zyklus-Start: die M-Funktion wird ausgeführt
Zyklus-Stop: Dialogbox verlassen

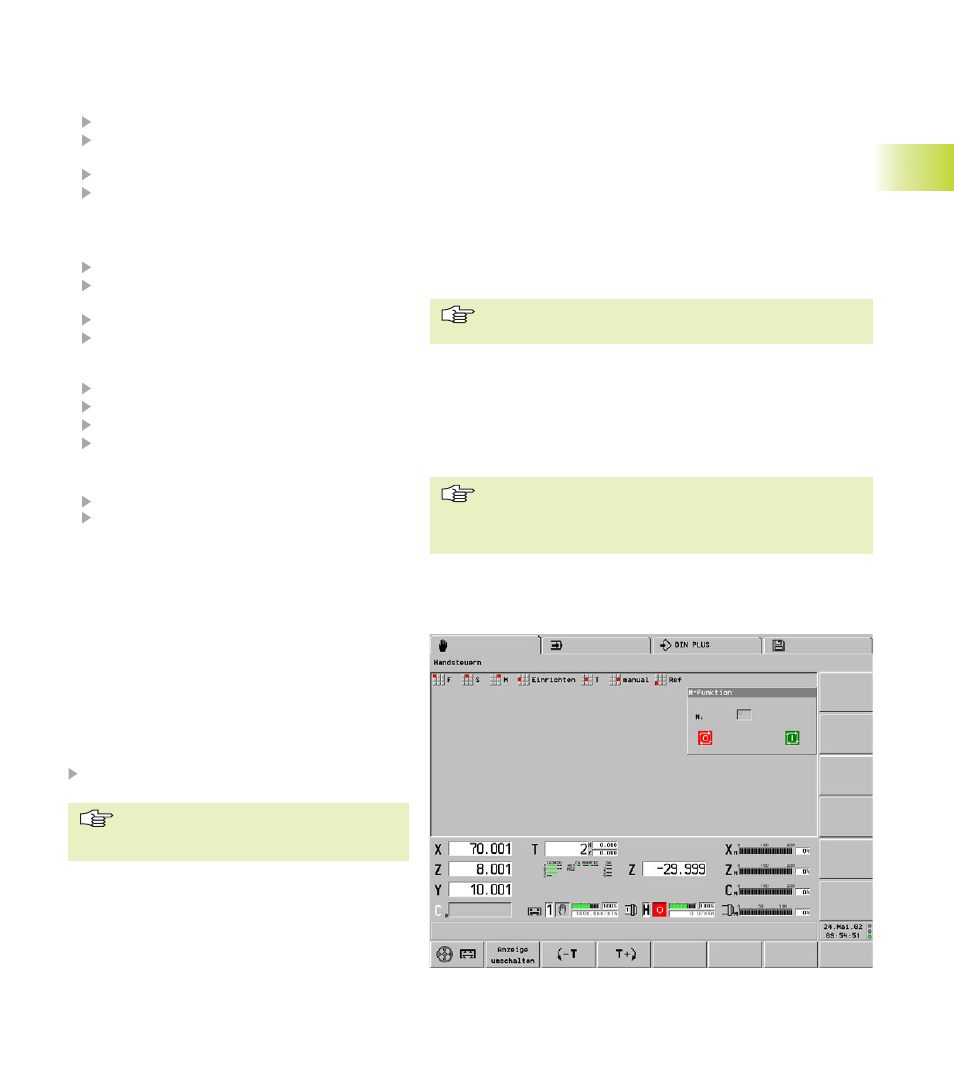

Das M-Menü ist maschinenabhängig. Es
kann von dem dargestellten Beispiel ab-
weichen.
