5 Betriebsart Simulation 202
5.2 Hauptmenü

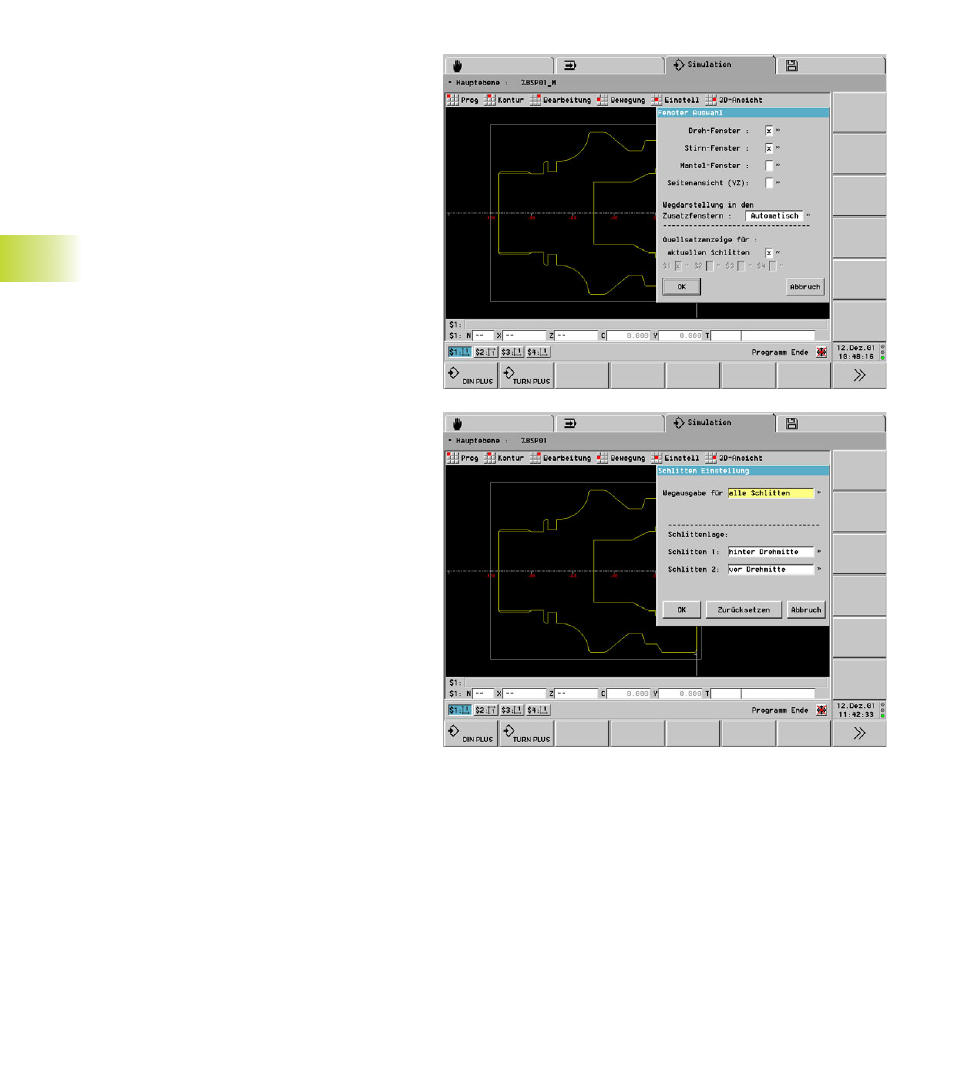

Alternativ stellen Sie „Wegdarstellung in den Zu-
satzfenstern: immer“ ein (Dialogbox: „Fenster Aus-
wahl“). Dann wird jeder Verfahrweg in allen Simu-
lationsfenstern angezeigt.
Quellsatzanzeige
Stellen Sie bei NC-Programmen für mehrere Schlit-
ten ein, welche Schlitten bei der Quellsatzanzeige
berücksichtigt werden sollen.
■ „Einstell – Schlitten“: Bei Drehmaschinen mit
mehreren Schlitten stellen Sie ein:
■ „Wegausgabe für ...“:
– „alle Schlitten“: Verfahrwege aller Schlitten an-
zeigen
– „aktuellen Schlitten“: Verfahrwege des ange-
wählten Schlittens anzeigen
■ Schlittenlage: Für jeden Schlitten einstellen, ob
die Verfahrwege „vor/hinter Drehmitte“ gezeich-
net werden sollen.
Schaltfeld „Zurücksetzen“: Die in den Maschinen-
Parametern definierte Schlittenlage wird über-
nommen.
■ „Einstell – Konturauswahl“:
■ Stellen Sie in der Dialogbox ein, ob eine ausge-
wählte Kontur oder alle Konturen des NC-Pro-
gramms angezeigt werden sollen.
■ Stellen Sie ein, ob Nullpunkt-Verschiebungen
berücksichtigt werden sollen.
■ „Einstell – Statuszeile“ oder „Seite vor/zurück“
schaltet die „Anzeige“ um. Sie können alternativ
zu den Werkzeugdaten die Technologiedaten prü-
fen.
■ „Einstell – Nullpunkt C“ (nur bei aktivem „Mantel-
Fenster“): Stellen Sie in der Dialogbox „Null-
punkt“ ein, auf welcher Position die Mantelab-
wicklung „aufgeschnitten“ werden soll. Der „C-
Winkel“, den Sie eingeben, liegt auf der Z-Achse.
Standardeinstellung: „C-Winkel = 0°“
