HEIDENHAIN CNC PILOT 4290 327
6.16.7 Komplettbearbeitung
Sie beschreiben die Roh- und Fertigteilkontur und
TURN PLUS generiert den Arbeitsplan für das kom-
plette Werkstück.
Abhängig von der „Bearbeitungsfolge“ aktiviert
TURN PLUS nach der Vorderseitenbearbeitung ein
Expertenprogramm zum Umspannen (Bearbei-
tungs-Parameter 21):
■ „Umspannen – Komplettbearbeitung“: die Ge-
genspindel übernimmt das Werkstück (Eintrag
von „UP-UMKOMPL“)
■ „Abstechen – Komplettbearbeitung“: Stangen-
bearbeitung – das Werkstück wird abgestochen
und von der Gegenspindel übernommen (Eintrag
von „UP-UMKOMPLA“)
Das generierte NC-Programm beinhaltet die Bear-
beitung der Vorder- und Rückseite (inclusive der
Bohr-, Fräs- und Innenbearbeitung), den Aufruf des
Expertenprogramms und die Spanninformationen
beider Aufspannungen (siehe auch: „
4.18.3 Kom-
plettbearbeitung“)

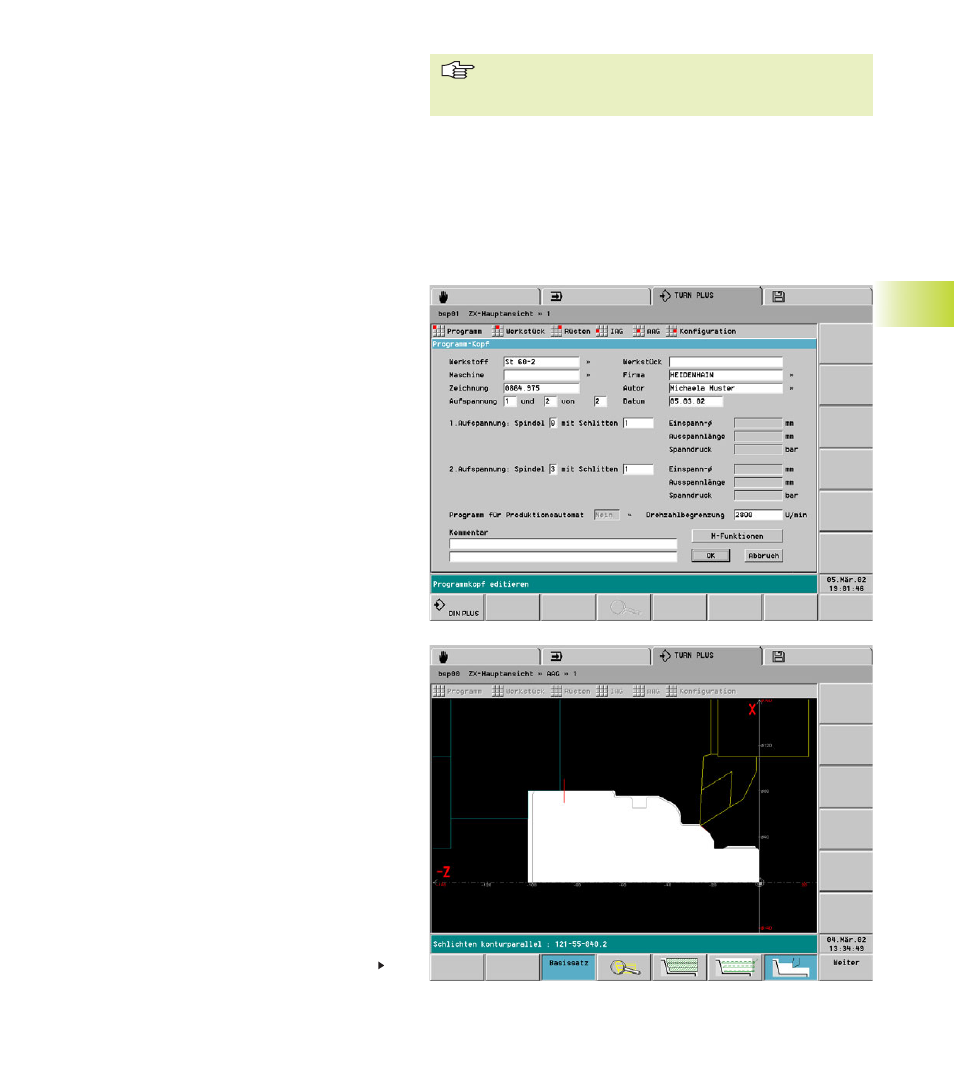

Voraussetzungen für die Komplettbearbeitung
■ Programmkopf: Zuordnung Spindel – Schlitten für
die 2. Aufspannung (Eingabefelder: „2. Aufspan-
nung Spindel .. mit Schlitten ..“).
■ Bearbeitungsfolge: Eintrag „Hauptbearbeitung“
UMSPANNEN oder ABSTECHEN nach der Bear-
beitung der Vorderseite (siehe „
6.13.2 Bearbei-
tungsfolge“).
Für die Rückseiten-Bearbeitung können Sie:
■ nach UMSPANNEN/ABSTECHEN die Bearbei-
tungen eintragen.
■ die gleiche Bearbeitungsfolge, wie bei der Vor-
derseitenbearbeitung nutzen (keine weiteren Ein-
träge nach UMSPANNEN/ABSTECHEN).
Fortsetzung nächste Seite
6.16.6 Bohren
Bohrung ohne Passungsangabe
TURN PLUS selektiert Werkzeuge, die die Bearbei-
tung auf Fertigmaß zulassen. Zuerst werden Spiral-
bohrer, dann Wendeplattenbohrer gesucht.
Bohrung mit Passungsangabe
TURN PLUS bearbeitet die Bohrung in zwei Schrit-
ten.
■ Bohrung mit kleinerem Durchmesser als der
Nenndurchmesser der Bohrung.
■ „Reiben“ auf Fertigmaß
6.16 Bearbeitungshinweise
TURN PLUS wertet nur die Information „mit/ohne Pas-
sung“ aus. Die Art der Passung (H6, H7, ..) hat keinen Ein-
fluss.
