6 TURN PLUS
244
weitere Parameter
R:
Radius des Bogens
tangential/nicht tangential: Übergang zum nächsten
Konturelement festlegen

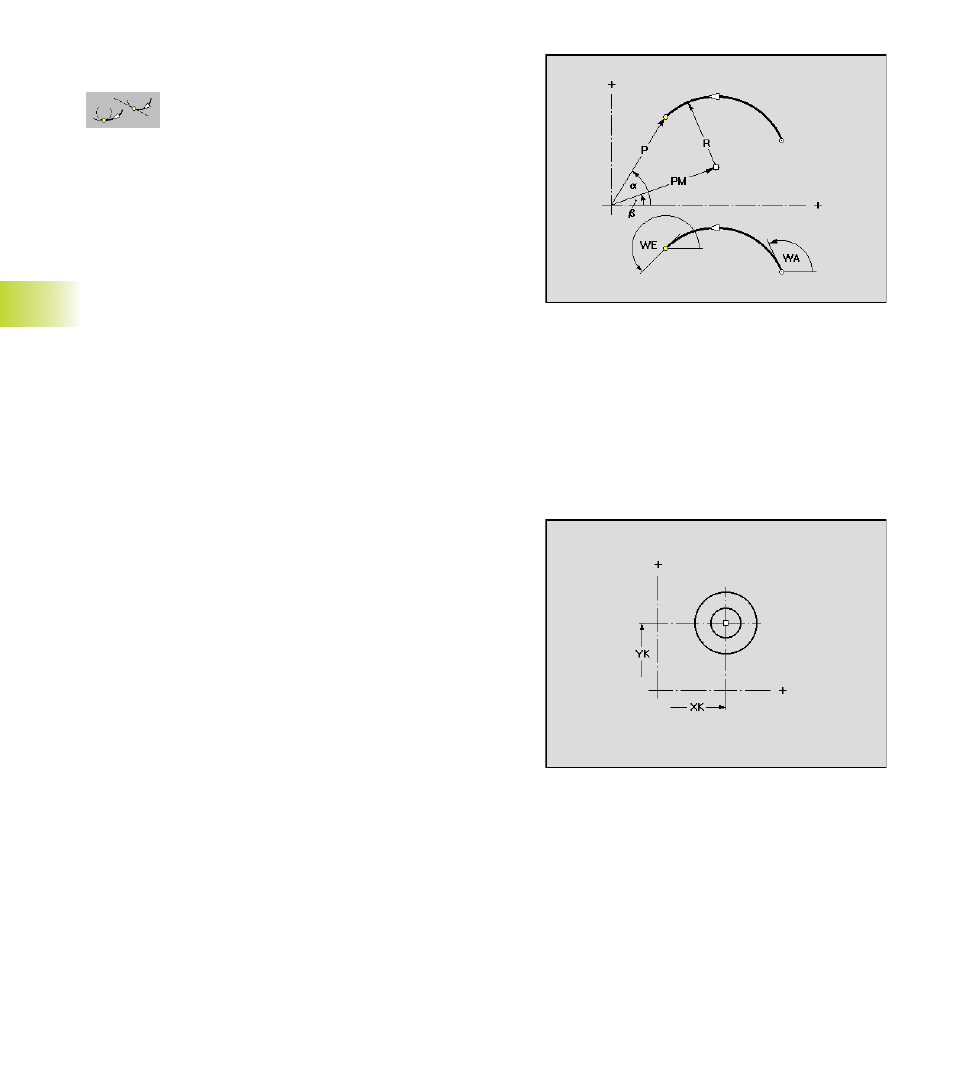

Parameter „Winkel“
WA:
Winkel zwischen positiver XK-Achse und Tangente im Start-
punkt des Bogens
WE:
Winkel zwischen positiver XK-Achse und Tangente im End-
punkt des Bogens
WV:
Winkel zwischen Vorgängerelement und Tangente im Start-
punkt des Bogens
WN:
Winkel zwischen Tangente im Endpunkt des Bogens und
Nachfolgerelement
WV, WN:
■
der Winkel geht vom Vorgänger-/Nachfolgerelement ge-
gen den Uhrzeigersinn zum neuen Element
■
Bogen als Vorgänger-/Nachfolgerelement: Winkel zur Tan-
gente
Einzelbohrung
Parameter „Bezugspunkt“
XK,YK: Bohrungsmittelpunkt in kartesischen Koordinaten
α, PM: Bohrungsmittelpunkt in Polarkoordinaten (Bezug Winkel α:
positive XK-Achse)
Die „Bohrung“ kann folgende Elemente enthalten:
■
Zentrierung
■
Kernbohrung
■
Senkung
■
Gewinde
