6 TURN PLUS 320

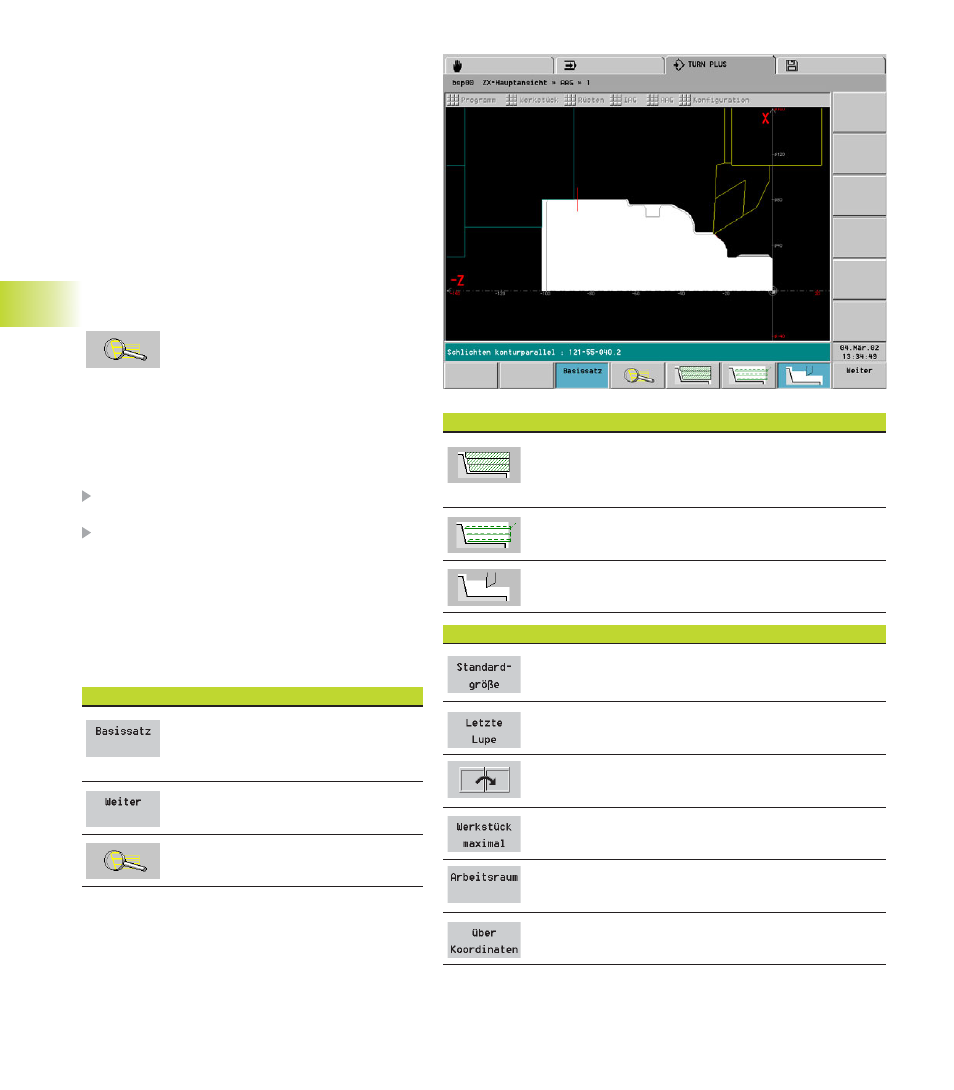

6.14 Kontrollgrafik
Bei der Kontureingabe zeichnet TURN PLUS die
„darstellbaren“ Konturelemente.
Die IAG und AAG zeigen die Fertigteilkontur perma-
nent an und stellen Zerspanungsvorgänge grafisch
dar. Die Rohteilkontur wird bei der Zerspanung
nachgeführt.
Die Darstellung der Werkzeugwege und den Simu-
lationsmodus stellen Sie per Softkey ein.
Fenster in maximaler Größe
Bei mehreren Fenstern auf dem Bildschirm wech-
seln Sie mit der Taste „.“ zwischen „Fenster in maxi-
maler Größe“ und „Mehr-Fenster-Darstellung“.
Lupe
Beim Aktivieren erscheint ein „rotes
Rechteck“ zur Auswahl des Bildaus-
schnitts und das Untermenü „Lupen-
Standardeinstellungen“.
Lupen-Einstellung per Tastatur
■ vergrößern: „Seite vor“
■ verkleinern: „Seite zurück“
■ verschieben: Cursortasten
Lupen-Einstellung per Touch-Pad
Cursor auf eine Ecke des Bildausschnitts positio-
nieren
bei gedrückter linker Maustaste Cursor auf die ge-
genüberliegende Ecke des Bildausschnitts ziehen
Standard-Einstellungen: siehe Softkey-Tabelle
Stellen Sie nach einer starken Vergrößerung „Werk-
stück maximal“ oder „Arbeitsraum“ ein, um dann
einen neuen Bildausschnitt zu wählen.
Verlassen der Lupe: ESC-Taste
Softkeys „Kontrollgrafik“
■ Ein: stoppt nach jedem Verfahrweg
■ Aus: simuliert die komplette Bear-
beitung
Nächsten Verfahrweg ausführen
(Simulationsmodus „Basissatz ein“)
Lupe aktivieren
Softkeys „Kontrollgrafik“
(Schneid)spur: stellt die von dem „schneidenden Be-
reich“ des Werkzeugs überfahrene Fläche schraffiert
dar
Linie: stellt Vorschubwege mit durchgezogener Linie
dar (Referenz: theoretische Schneidenspitze)
Radiergrafik: „zerspant“ (radiert) die vom „schneiden-
den Bereich“ des Werkzeugs überfahrene Fläche
Softkeys „Lupe“
Zeigt die letzte Einstellung „Werkstück maximal“ oder
„Arbeitsraum“ an.
Hebt die letzte Vergrößerung/Einstellung auf. Sie kön-
nen „Letzte Lupe“ mehrfach betätigen.
Schaltet die Lupenfunktion zum nächsten Fenster.
Zeigt das Werkstück in der größtmöglichen Darstel-
lung an.
Zeigt den Arbeitsraum, inclusive Werkzeug-Wech-
selpunkt, an.
Koordinatensystem und Position des Werkstück-Null-
punkts einstellen (siehe „
6.14 Konfiguration“)
