4.16 Unterprogramme
Unterprogrammaufruf: L"xx" V1
■ L: Kennbuchstabe für Unterprogrammaufruf
■ "xx": Name des Unterprogramms – bei externen
Unterprogrammen Dateiname (maximal 8 Ziffern
oder Buchstaben)
■ V1: Kennung für externes Unterprogramm – ent-
fällt bei lokalen Unterprogrammen
Hinweise zum Arbeiten mit Unterprogrammen:
■ Externe Unterprogramme stehen in einer separa-
ten Datei. Sie können von beliebigen Hauptpro-
grammen, anderen Unterprogrammen und von
TURN PLUS aufgerufen werden.
■ Lokale Unterprogramme stehen in der Haupt-
programm-Datei. Sie können nur vom Haupt-
programm aufgerufen werden.
■ Unterprogramme können bis zu 6 mal „geschach-
telt“ werden. Geschachtelt heißt, innerhalb eines
Unterprogramms wird ein weiteres Unterpro-
gramm aufgerufen.
■ Rekursionen sollten vermieden werden.
■ Sie können einem Unterprogramm bis zu 20
„Übergabewerte“ mitgeben. Die Bezeichnungen
(Parameterbezeichner) sind:
LA..LF, LH, I, J, K, O, P, R, S, U, W, X, Y, Z.
Innerhalb des Unterprogramms stehen die Über-
gabewerte als Variable zur Verfügung. Die Ken-
nung ist: „#__..“ gefolgt von der Parameterbe-
zeichnung in Kleinbuchstaben (Beispiel: #__la).
Sie können die Übergabewerte im Rahmen der
Variablenprogrammierung innerhalb des Unter-
programms nutzen.
■ Die Variablen #256..#285 stehen in jedem Unter-
programm als lokale Variable zur Verfügung.
■ Soll ein Unterprogramm mehrfach abgearbeitet
werden, definieren Sie im Parameter „Anzahl Wie-
derholungen Q“ den Wiederholungsfaktor.
■ Ein Unterprogramm endet mit RETURN.
Dialogtexte
Sie können die Parameterbeschreibungen, die den
Eingabefeldern vorangestellt/nachgestellt sind, in
einem externen Unterprogramm definieren.
Der CNC PILOT stellt die Maßeinheiten der Parame-
ter automatisch auf „metrisch“ oder „inch“.
Maximal 19 Beschreibungen – die Position der
Parameterbeschreibung innerhalb des Unterpro-
gramms ist beliebig.
4.16 Unt
er
pr
ogr
amme
Der Parameter „LN“ ist für die Übergabe von Satznum-
mern reserviert. Dieser Parameter kann bei einer Neunu-
merierung des NC-Programms einen neuen Wert erhal-
ten.
Parameterbeschreibungen:
[//] – Beginn
[pn=n; s=Parametertext (maximal 16 Zeichen) ]
[//] – Ende
pn: Parameterbezeichner (la, lb, ...)
n: Konvertierungsziffer für Maßeinheiten
■ 0: dimensionslos
■ 1: „mm“ oder „inch“
■ 2: „mm/U“ oder „inch/U“
■ 3: „mm/min“ oder „inch/min“
■ 4: „m/min“ oder „feet/min“
■ 5: „U/min“
■ 6: Grad (°)
■ 7: „µm“ oder „µinch“

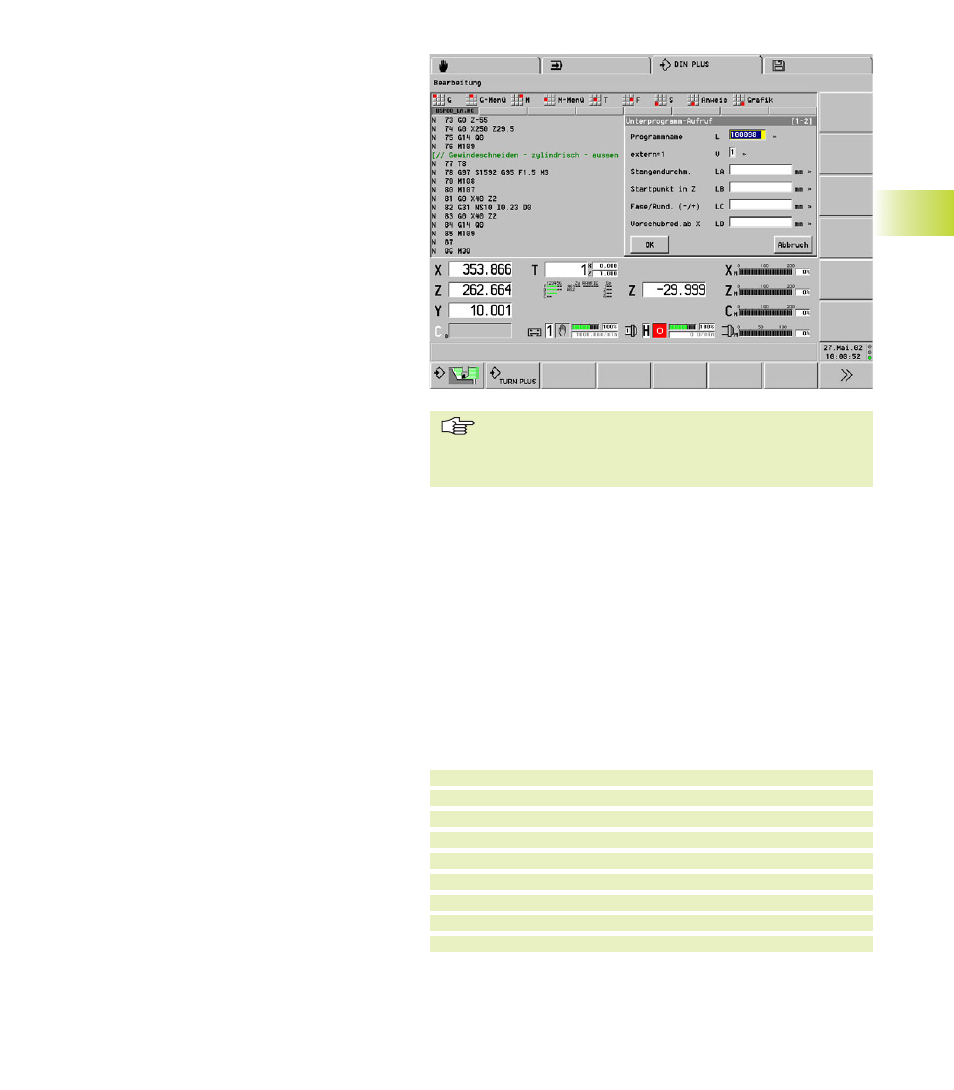

Beispiel
. . .
[//]
[la=1; s=Stangendurchm.]
[lb=1; s=Startpunkt in Z]
[lc=1; s=Fase/Rund. (-/+)]
. . .
[//]
. . .
