6 maschinenanzeige – HEIDENHAIN CNC Pilot 4290 Benutzerhandbuch
Seite 65
HEIDENHAIN CNC PILOT 4290
53

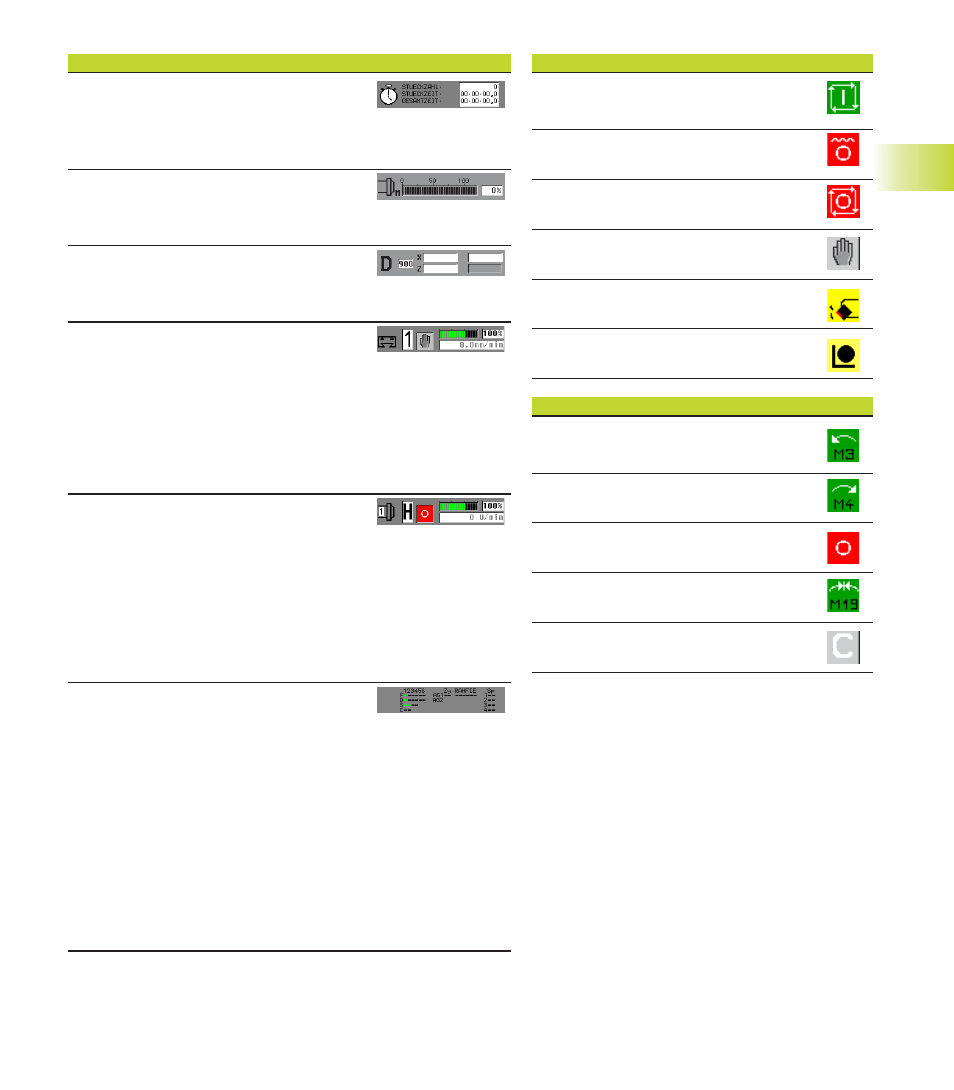

Zyklusstatus (Schlittenanzeige)
Automatikbetrieb – Zyklus Ein
Automatikbetrieb – Vorschub Stop
Automatikbetrieb – Zyklus Aus
Handsteuern
Inspektionszyklus
Maschine im Einrichtebetrieb
Spindelstatus (Spindelanzeige)
Spindeldrehrichtung M3
Spindeldrehrichtung M4
Spindel gestoppt
Spindel ist in Lageregelung (M19)
C-Achse ist „aktiviert“
Anzeigeelemente (Fortsetzung)
Stückzahl-/Stückzeitinformationen
■
Zahl gefertigter Werkstücke dieses Loses
■
Fertigungszeit aktuelles Werkstück
■
gesamte Fertigungszeit dieses Loses
Auslastungsanzeige
Auslastung der Spindelmotoren/Achsantriebe in Bezug zum
Nenndrehmoment
D-Anzeige – additive Korrekturen
■
Nummer der aktiven Korrektur
■
Korrekturwerte
Schlittenanzeige
■
Symbol weiß: keine „Freigabe“
■
Ziffer: angewählter Schlitten
■
Zykluszustand: siehe Tabelle
■
Balkengrafik: Vorschubüberlagerung „in %“
■
oberes Feld: Vorschubüberlagerung
■
unteres Feld: aktueller Vorschub – bei stehendem Schlitten:
Sollvorschub (graue Schrift)
■
Schlitten-Nummer blau hinterlegt: Rückseitenbearbeitung aktiv
Spindelanzeige
■
Symbol weiß: keine „Freigabe“
■
Ziffer im Spindelsymbol: Getriebestufe
■
„H“/Ziffer: angewählte Spindel
■
Spindelzustand: siehe Tabelle
■
Balkengrafik: Drehzahlüberlagerung „in %“
■
oberes Feld: Drehzahlüberlagerung
■
unteres Feld: aktuelle Drehzahl – bei Lageregelung (M19):
Spindelposition – bei stehender Spindel: Solldrehzahl (graue
Schrift)
Freigabenübersicht
Zeigt die Freigaben der maximal 6 NC-Kanäle, 4 Spindeln, 2 C-
Achsen an. Freigaben sind (grün) markiert.
■
Anzeigegruppe links: „Freigaben“
F=Vorschub; D=Daten; S=Spindel; C=C-Achse
1..6: Nummer des Schlitten/ der Spindel, der C-Achse
■
Anzeigegruppe Mitte: „Status“
Zy – linke Anzeige: Zyklus Ein/Aus
Zy – rechte Anzeige: Vorschub Stop;
R=Referenzfahren; A=Automatikbetrieb; H=Handsteuern;
F=Freifahren (nach Endschalter überfahren);
I=Inspektionsbetrieb; E=Einrichteschalter;
■
Anzeigegruppe rechts: „Spindel“
Anzeige für „Drehrichtung links/rechts“
beide aktiv: Spindelpositionierung (M19)
3.6 Maschinenanzeige
