4 DIN PLUS 156

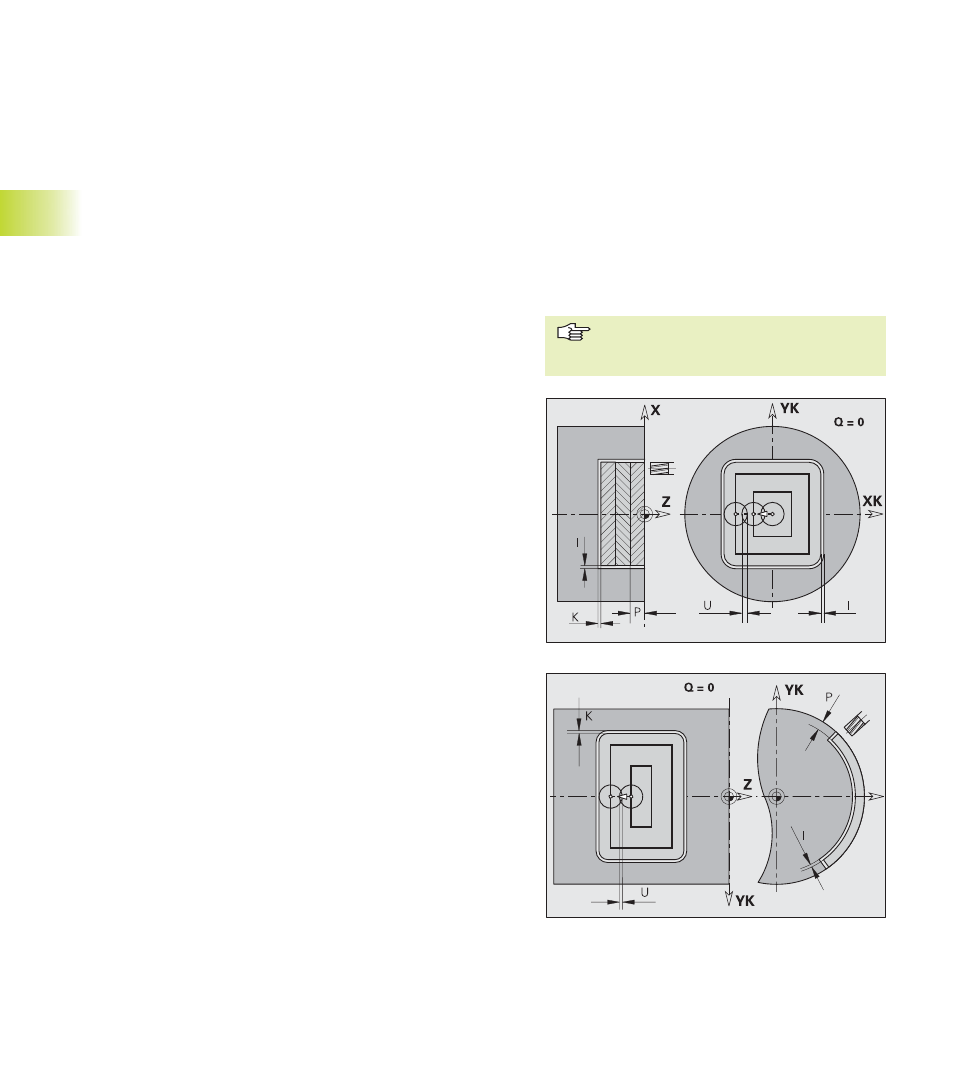

Taschenfräsen Schruppen G845
G845 schruppt geschlossene Konturen und Figuren der Programm-
abschnitte:
■ STIRN
■ RUECKSEITE
■ MANTEL
Die Fräsrichtung beeinflussen Sie mit der „Fräslaufrichtung H“, der
„Bearbeitungsrichtung Q“ und der Drehrichtung des Fräsers (siehe
Tabelle G846).
Parameter
NS:
Satznummer – Referenz auf Konturbeschreibung
P: (maximale) Frästiefe (Zustellung in der Fräsebene)
I: Aufmaß in X-Richtung
K: Aufmaß in Z-Richtung
U: (minimaler) Überlappungsfaktor – Überlappung der Fräsbah-
nen (Überlappung = U*Fräserdurchmesser) – default: 0,5
V: Überlauffaktor – ist bei Bearbeitungen mit der C-Achse ohne
Bedeutung
H: Fräslaufrichtung – default: 0
■ H=0: Gegenlauf
■ H=1: Gleichlauf
F: Zustellvorschub (für Tiefenzustellung) – default: aktiver Vor-
schub
E: reduzierter Vorschub für zirkulare Elemente – default: aktueller
Vorschub
J: Rückzugsebene – default: zurück zur Startposition
■ Stirn- oder Rückseite: Rückzugsposition in Z-Richtung
■ Mantelfläche: Rückzugsposition in X-Richtung (Durchmesser-
maß)
Q: Bearbeitungsrichtung – default: 0
■ Q=0: von innen nach außen
■ Q=1: von außen nach innen
Mit Y-Achse: siehe Benutzer-Handbuch „CNC PILOT 4290 mit Y-Ach-
se“
Aufmaße werden bei G845 berücksich-
tigt (G57: X-, Z-Richtung; G58: äquidistan-
tes Aufmaß in der Fräsebene).
4.1
1 F
räszyklen
Zyklusausführung
1 Startposition (X, Z, C) ist die Position vor dem Zy-
klus
2 errechnet die Schnittaufteilung (Fräsebenen-Zu-
stellungen, Frästiefen-Zustellungen)
3 fährt auf Sicherheitsabstand an und stellt für die
erste Frästiefe zu
4 fräst eine Ebene
5 hebt um den Sicherheitsabstand ab, fährt an und
stellt für die nächste Frästiefe zu
6 wiederholt 4...5, bis die komplette Fläche gefräst
ist
7 fährt entsprechend „Rückzugsebene J“ zurück
