7 HEIDENHAIN CNC PILOT 4290
Absolute Koordinaten
Wenn sich Koordinaten einer Position auf den Werkstück-Nullpunkt
beziehen, werden sie als absolute Koordinaten bezeichnet. Jede Po-
sition eines Werkstücks ist durch absolute Koordinaten eindeutig
festgelegt.
1.4 Grundlagen

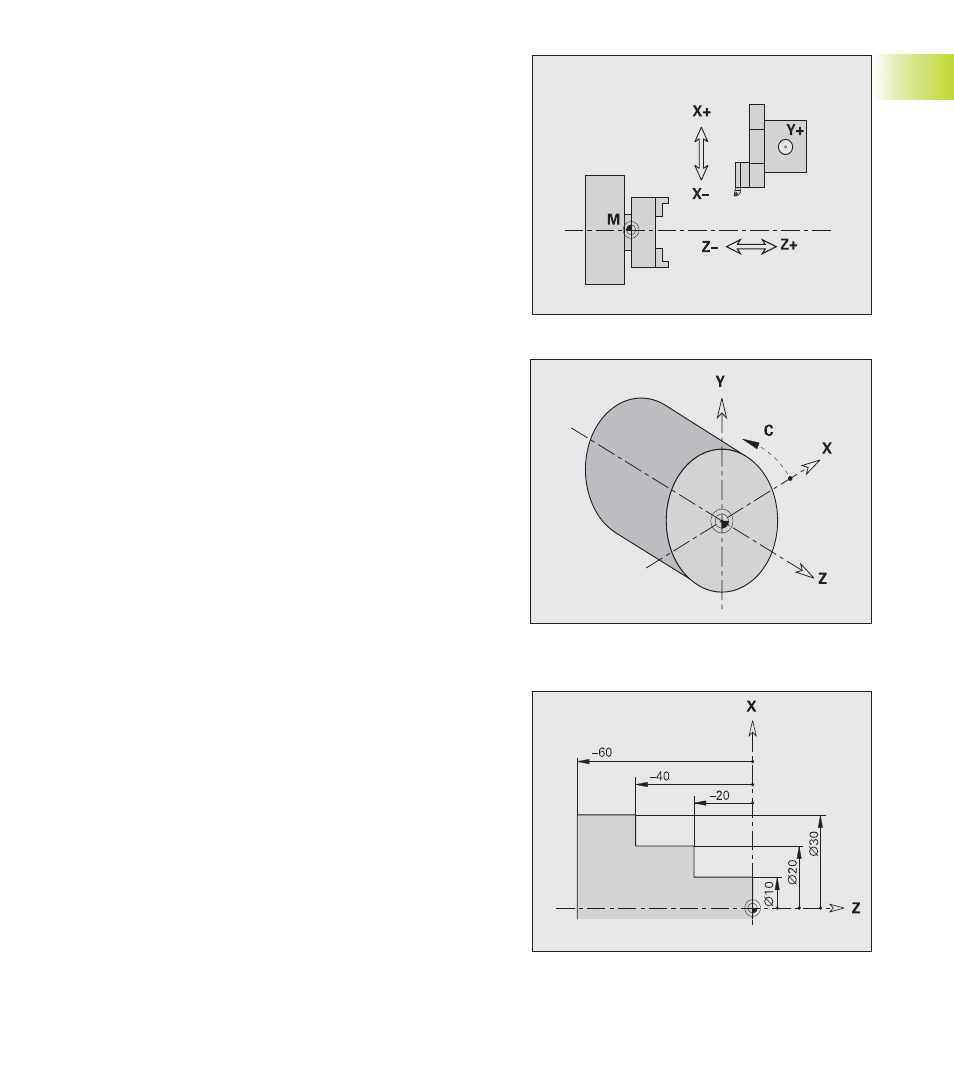

Achsbezeichnungen
Der Querschlitten wird als X-Achse und der Bettschlitten als Z-Ach-
se bezeichnet.
Alle angezeigten und eingegebenen X-Werte werden als Durch-
messer betrachtet. In TURN PLUS stellen Sie ein, ob X-Werte als
Durchmesser- oder als Radius-Werte interpretiert werden sollen.
Drehmaschinen mit Y-Achse: Die Y-Achse steht senkrecht zur X- und
Z-Achse (kartesisches System).
Für Verfahrbewegungen gilt:
■ Bewegungen in + Richtung gehen vom Werkstück weg
■ Bewegungen in – Richtung gehen zum Werkstück hin
Koordinatensystem
Die Koordinatenangaben der Hauptachsen X, Y und Z beziehen sich
auf den Werkstück-Nullpunkt – Abweichungen von dieser Regel
werden erwähnt.
Winkelangaben für die C-Achse beziehen sich auf den „Nullpunkt
der C-Achse“ (Voraussetzung: die C-Achse ist als Hauptachse konfi-
guriert).
