HEIDENHAIN CNC PILOT 4290 359
7.5 Bearbeit
ungs-P
ar
amet
er 4 – Schruppen

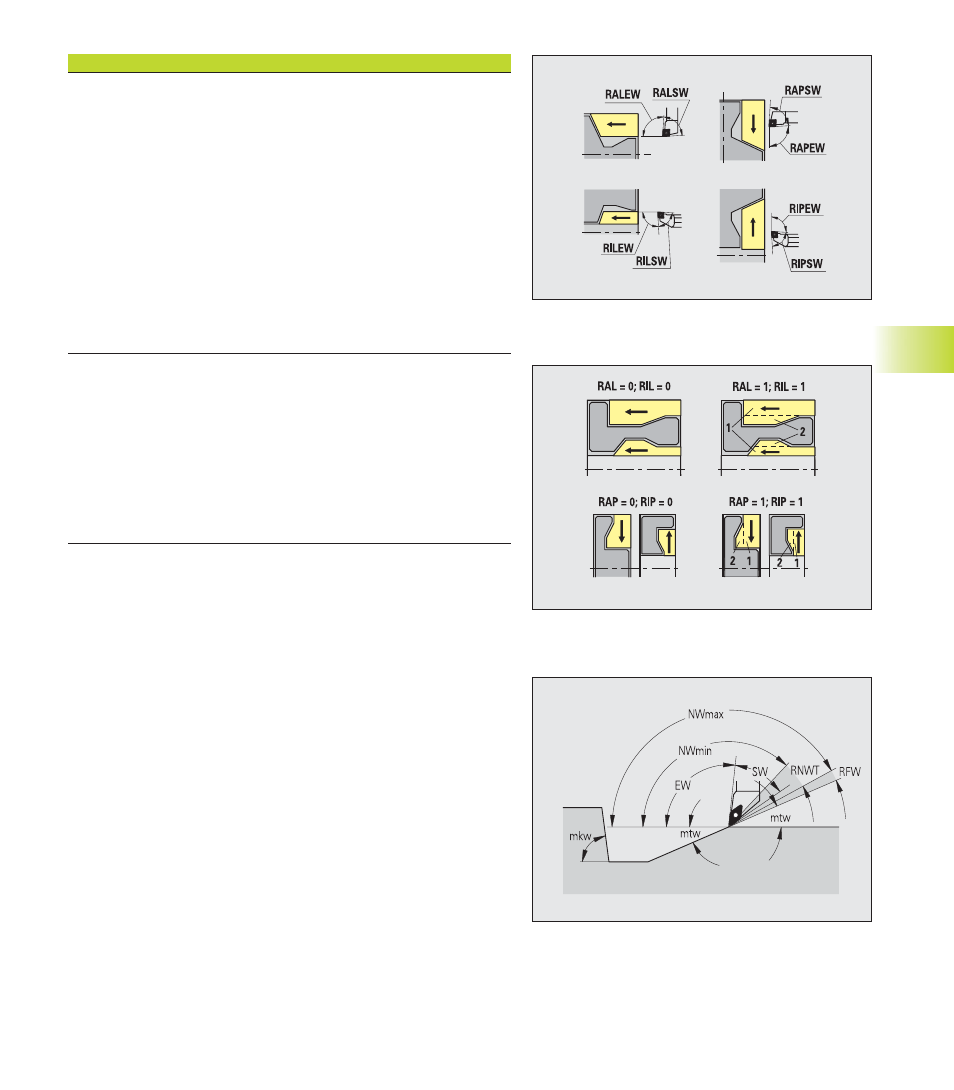

Schruppen – Werkzeug-und Bearbeitungsstandards
Die Werkzeuge werden abhängig vom Bearbeitungsort und der
Hauptbearbeitungsrichtung (HBR) anhand der Einstell- und Spitzen-
winkel ausgewählt. Zusätzlich gilt:
■ Vorrangig werden Standard-Schruppwerkzeuge eingesetzt.
■ Alternativ werden Werkzeuge eingesetzt, die eine komplette
Bearbeitung ermöglichen.
■ Einstellwinkel – Außen/Längs [RALEW]
■ Spitzenwinkel – Außen/Längs [RALSW]
■ Einstellwinkel – Außen/Plan [RAPEW]
■ Spitzenwinkel – Außen/Plan [RAPSW]
■ Einstellwinkel – Innen/Längs [RILEW]
■ Spitzenwinkel – Innen/Längs [RILSW]
■ Einstellwinkel – Innen/Plan [RIPEW]
■ Spitzenwinkel – Innen/Plan [RIPSW]
Parameter zur Bearbeitung der Konturbereiche:
■ Standard/Komplett – Außen/Längs [RAL]
■ Standard/Komplett – Innen/Längs [RIL]
■ Standard/Komplett – Außen/Plan [RAP]
■ Standard/Komplett – Innen/Plan [RIP]
Eingabe:
■ 0: Komplett-Schruppbearbeitung mit Eintauchen. TURN PLUS
sucht ein Werkzeug für die Komplett-Bearbeitung.
■ 1: Standard-Schruppbearbeitung ohne Eintauchen
Schruppen – Werkzeugtoleranzen und Aufmaße
Für die Werkzeugwahl gilt:
■ Einstellwinkel (EW): EW >= mkw (mkw: ansteigender Kontur-
winkel)
■ Einstell- (EW) und Spitzenwinkel (SW):
NWmin < (EW+SW) < NWmax
■ Nebenwinkel (RNWT): RNWT = NWmax – NWmin
■ Nebenwinkeltoleranz [RNWT] – Toleranzbereich für Werkzeug-
nebenschneide
■ Freischnittwinkel [RFW] – minimale Differenz Kontur – Neben-
schneide
