HEIDENHAIN CNC PILOT 4290
85
Programmierung X, Z: absolut, inkre-
mental, selbsthaltend oder „?“

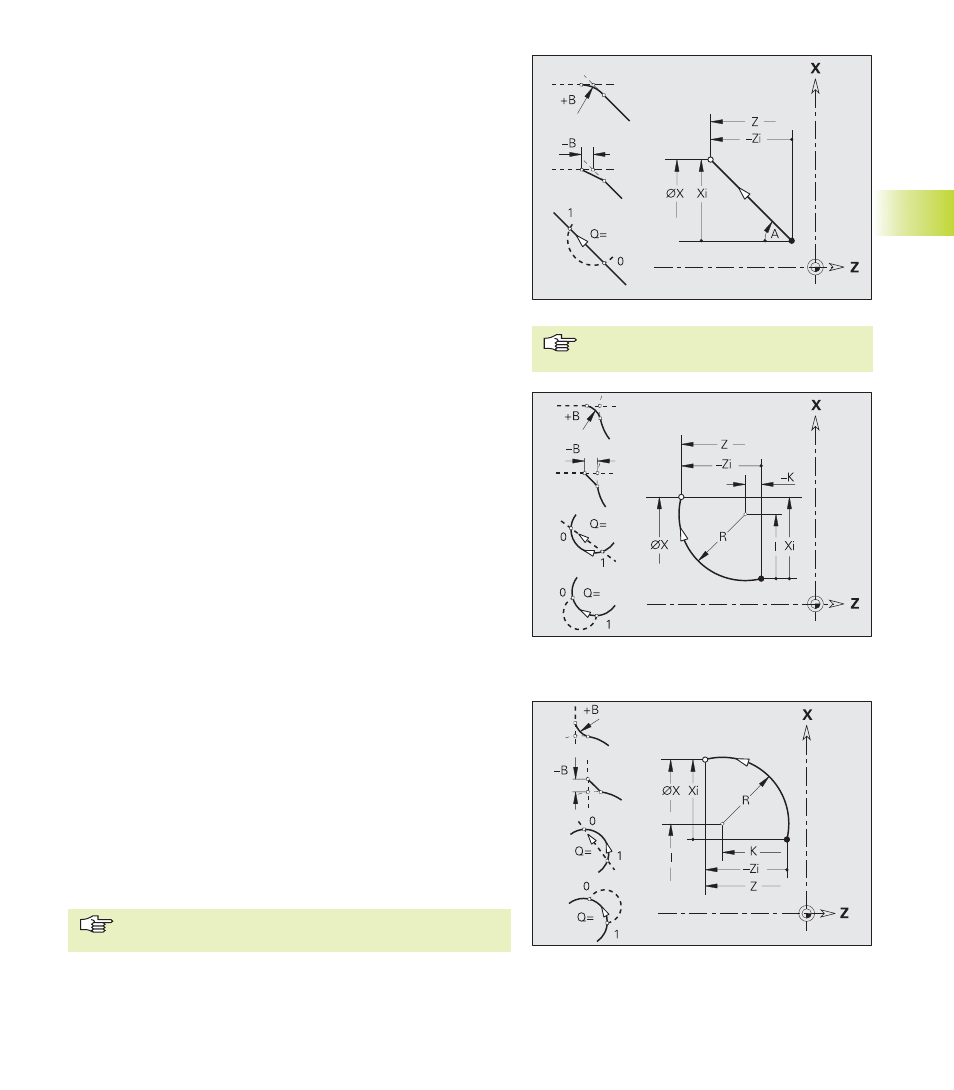

Strecke Drehkontur G1-Geo
Parameter
X, Z: Endpunkt Konturelement (X Durchmessermaß)
A:
Winkel zur Drehachse – Winkelrichtung: siehe Hilfebild
Q:
Schnittpunktauswahl – default: 0. Endpunkt, wenn die Strecke
einen Kreisbogen schneidet.
■
Q=0: naher Schnittpunkt
■
Q=1: entfernter Schnittpunkt
B:
Fase/Verrundung – Übergang zum nächsten Konturelement.
Programmieren Sie den theoretischen Endpunkt, wenn Sie
eine Fase/Verrundung angeben.
■
B keine Eingabe: tangentialer Übergang
■
B=0: nichttangentialer Übergang
■
B>0: Radius der Rundung
■
B<0: Breite der Fase
E:
Sondervorschubfaktor für Fase/Verrundung beim Schlichtzyk-
lus (0 < E <= 1) – default: 1
(Sondervorschub = aktiver Vorschub * E)
Kreisbogen Drehkontur
G2/G3-Geo – inkrementale Mittelpunktvermaßung
G12/G13-Geo – absolute Mittelpunktvermaßung
Drehrichtung: siehe Hilfebild
Parameter
X, Z: Endpunkt Konturelement (X Durchmessermaß)
R:
Radius
Q:
Schnittpunktauswahl – default: 0. Endpunkt, wenn der Kreisbo-
gen eine Gerade oder einen Kreisbogen schneidet.
■
Q=0: entfernter Schnittpunkt
■
Q=1: naher Schnittpunkt
B:
Fase/Verrundung – Übergang zum nächsten Konturelement.
Programmieren Sie den theoretischen Endpunkt, wenn Sie
eine Fase/Verrundung angeben.
■
B keine Eingabe: tangentialer Übergang
■
B=0: nicht tangentialer Übergang
■
B>0: Radius der Rundung
■
B<0: Breite der Fase
E:
Sondervorschubfaktor für Fase/Verrundung beim Schlichtzyk-
lus (0 < E <= 1) – default: 1
(Sondervorschub = aktiver Vorschub * E)
G2/G3 – Mittelpunkt inkremental:
I:
Mittelpunkt (Abstand Startpunkt – Mittelpunkt als Radiusmaß)
K:
Mittelpunkt (Abstand Startpunkt – Mittelpunkt)
G12/G13 – Mittelpunkt absolut:
I:
Mittelpunkt (Radiusmaß)
K:
Mittelpunkt
Programmierung X, Z: absolut, inkremental, selbsthal-
tend oder „?“
G13-Geo
G2-Geo
