HEIDENHAIN CNC PILOT 4290 273
6.1
0 Bedienhilf
e

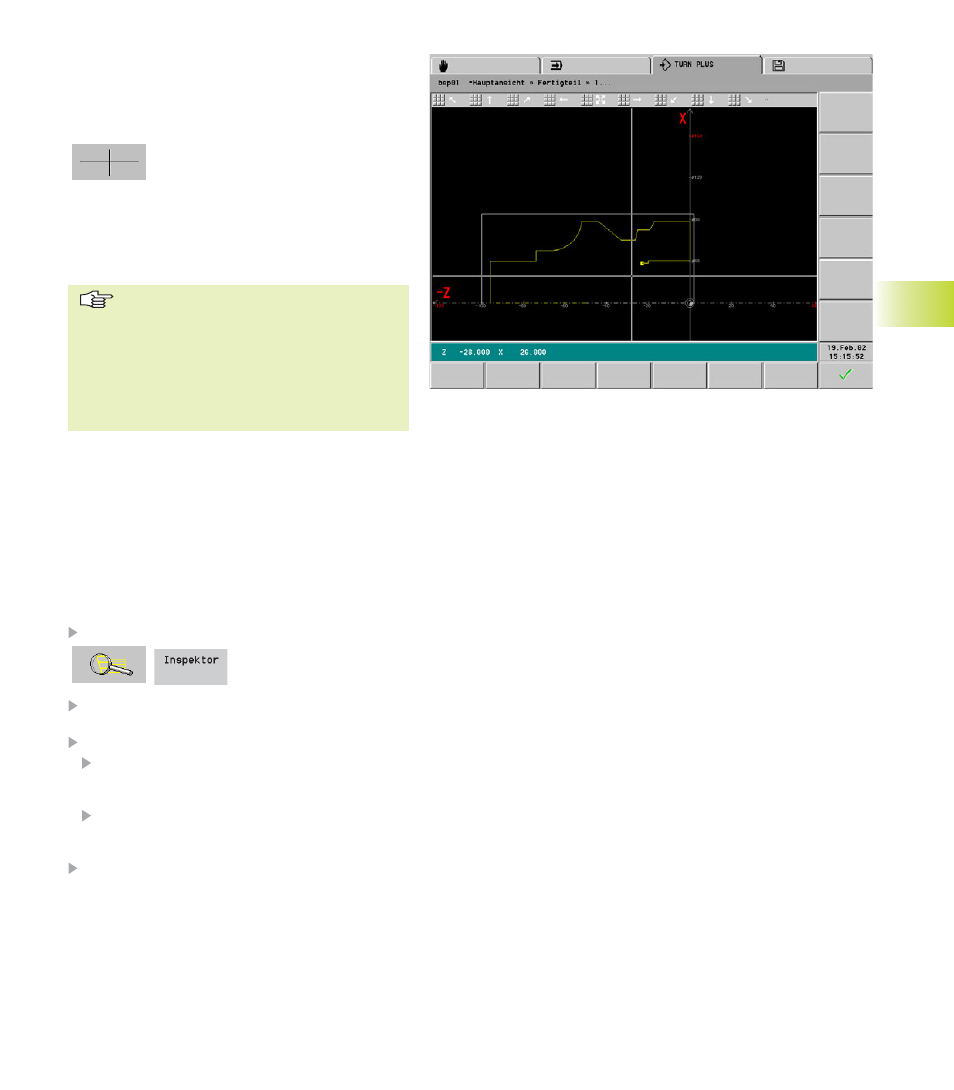

n 6.10.2 Digitalisieren
Sie können Eingabewerte per Fadenkreuz ermitteln
(digitalisieren) und übernehmen. TURN PLUS zeigt
die Koordinaten der Fadenkreuz-Position an.
Digitalisiermodus aktivieren (bei geöff-
neter Dialogbox)
Fadenkreuz positionieren: Cursor-Tasten oder
Maus
Digitalisiermodus verlassen:
■ „Enter“ – mit Werteübernahme
■ „ESC“ – ohne Werteübernahme
■ Verändern Sie vor Aufruf des Digitali-
siermodus die Zoom-Einstellung, wenn
die Inkremente der Fadenkreuzbewegun-
gen zu klein/groß sind.
■ Die Werte werden als Absolutwerte
des kartesischen Koordinatensystems
übernommen – unabhängig von der Ein-
stellung der Eingabefelder.
6.10.3 Inspektor – Konturelemente prüfen
Mit der „Inspektor“ überprüfen Sie Kontur- oder
Formelemente, Figuren und Muster. Eine Änderung
der Daten ist nicht möglich.
Konturelemente mit dem Inspektor prüfen:
Fenster (Bezugsebene) selektieren
„Inspektor“ aufrufen
Cursor auf Kontur-/Formelement, Figur oder Mu-
ster positionieren und bestätigen
TURN PLUS zeigt die eingegebenen Parameter an
ALT-Taste: TURN PLUS zeigt alle Parameter des
Elements an – bei Formelementen die Parameter
der einzelnen Elemente
Pfeil links/rechts (bei geöffneter Dialogbox):
zeigt die Parameter des folgenden/vorhergehen-
den Elements an
„ESC“ schließt die Dialogbox
