HEIDENHAIN CNC PILOT 4290 371
8.1 W
e
rk
z
eug-D
at
enbank
Fortsetzung nächste Seite

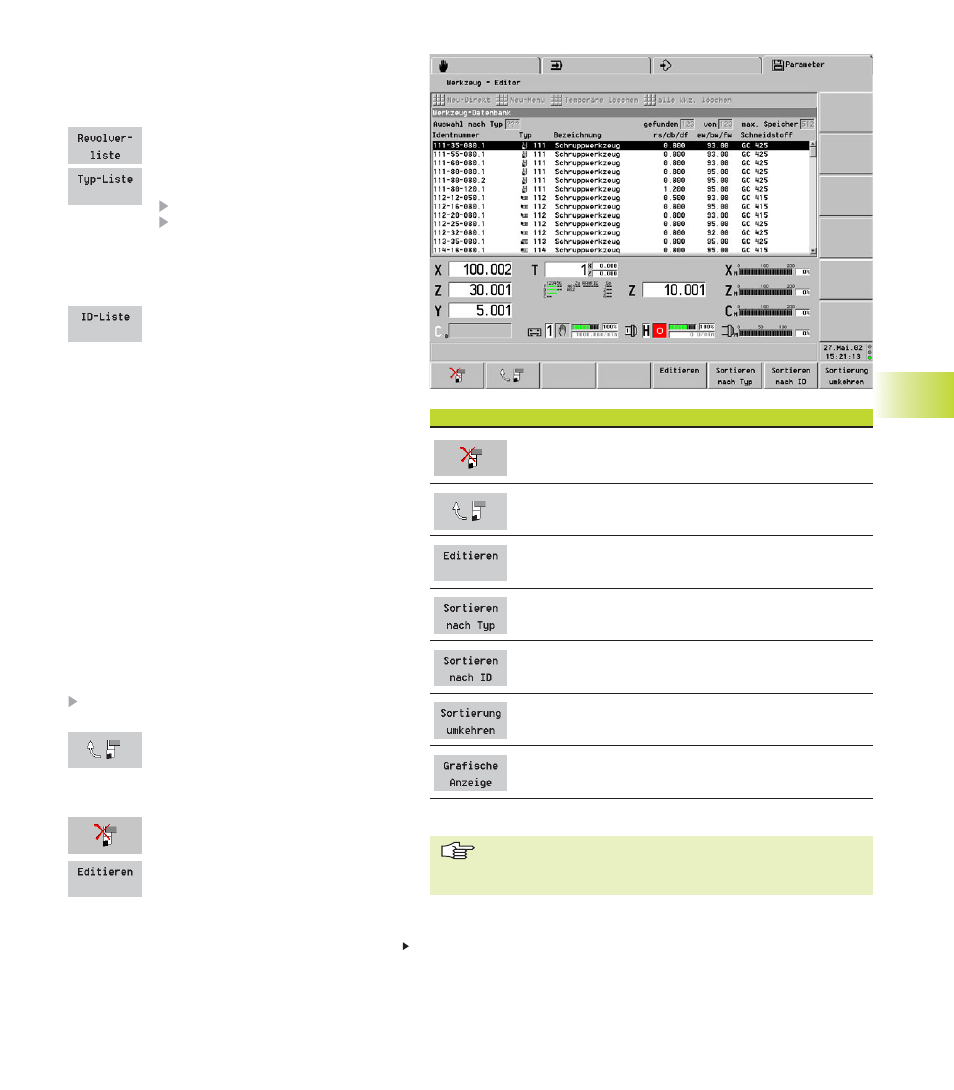

Werkzeuglisten
Nutzen Sie die Werkzeuglisten als Ausgangspunkt
für das Editieren, Kopieren oder Löschen von Einträ-
gen.
Listet die aktuelle Werkzeugträger-Be-
legung.
Listet die Einträge sortiert nach Werk-
zeugtyp.
„Wkz-Typ“ eingeben
Wkz-Typ ist nicht bekannt:
■ Hauptgruppe
■ Untergruppe
■ Bearbeitungsrichtung
per Softkey „Weiter“auswählen
Listet die Einträge sortiert nach Ident-
nummern (Id). „Maske für Identnum-
mern“ begrenzt die Liste. Es werden
nur Einträge gelistet, die der Maske
entsprechen.
Maske:
■ Teil der Id eingeben: auf den folgen-
den Positionen können beliebige Zei-
chen stehen.
■ ?: auf dieser Positionen kann ein be-
liebiges Zeichen stehen.
Abkürzungen (Kopfzeile der Werkzeugliste):
■ rs: Schneidenradius
db: Bohrerdurchmesser
df: Fräserdurchmesser
■ ew: Einstellwinkel
bw: Bohrwinkel
fw: Fräserwinkel
■ T-Nr. (T-Nummer bei der Revolver-Liste): siehe
„ 4.2.4 Werkzeugprogrammierung“
Werkzeugliste bearbeiten
Cursor auf gewünschtes Werkzeug positionieren
und Softkey betätigen.
Eintrag kopieren
■ Sie können nur „ähnliche“ Werkzeu-
ge kopieren
■ das „neue“ Werkzeug erhält eine
neue Identnummer
Eintrag löschen
oder ENTER: Eintrag editieren
Softkeys
Werkzeug-Eintrag löschen
Werkzeug-Eintrag kopieren
Werkzeug-Eintrag editieren
Angezeigte Einträge nach Werkzeug-Typ sortieren
Angezeigte Einträge nach Werkzeug-Identnummer sor-
tieren
Reihenfolge der Sortierung umkehren
Werkzeugbild anzeigen
Einträge der Revolver--Liste werden im Werkzeug-Editor
weder kopiert noch gelöscht. Das Ändern der Einträge ist
möglich, wenn der Automatik-Betrieb nicht aktiv ist.
