HEIDENHAIN CNC PILOT 4290 261

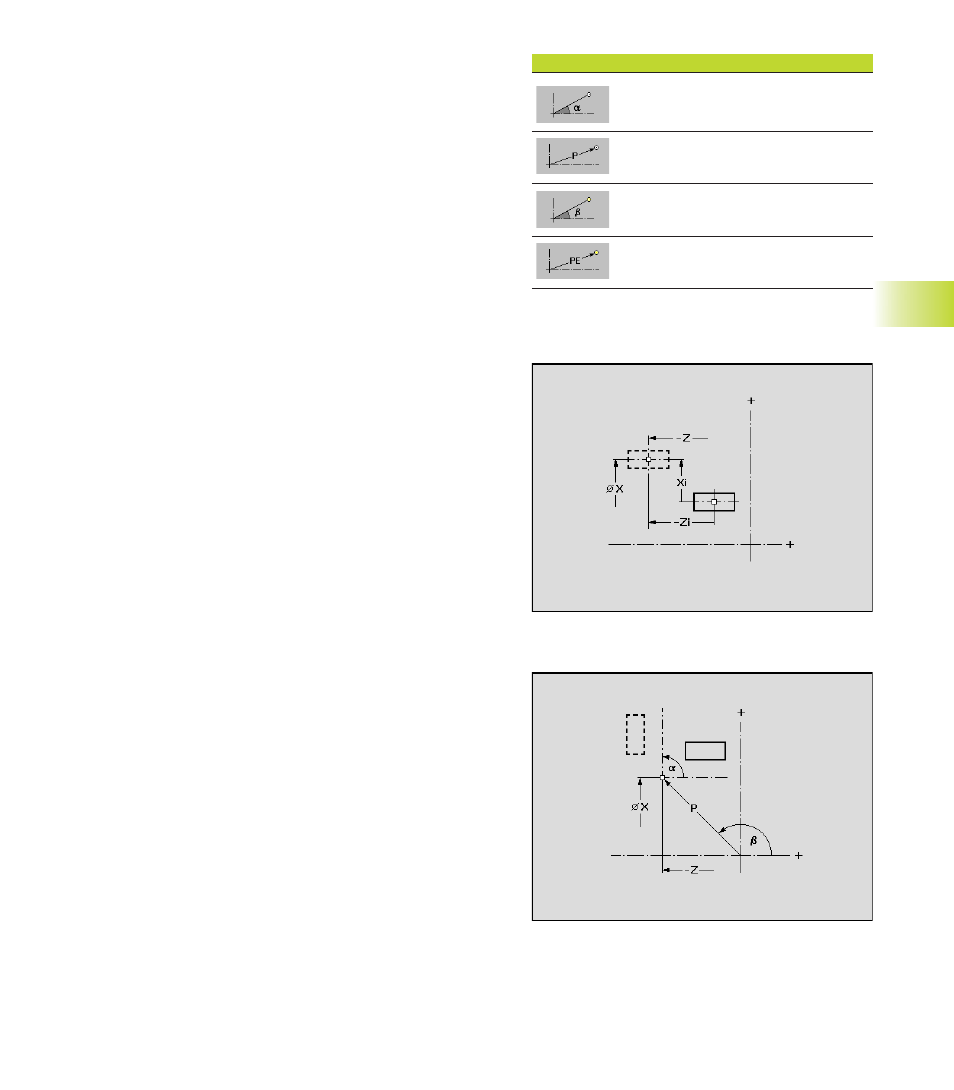

Softkeys „Transformationen“
Polare Vermaßung: Winkel
α
Polare Vermaßung: Radius
Polare Vermaßung Endpunkt: Winkel
β
Polare Vermaßung Endpunkt: Radius
6.7 K
ont
ur
en manipulier
en
„Verschieben“:
Verschiebt die Kontur auf die angegebene Position oder
inkremental (Bezugspunkt: Konturstartpunkt).
Parameter
X, Z:
Zielpunkt
Xi, Zi: Zielpunkt – inkremental
„Drehen“:
TURN PLUS dreht die Kontur im Drehpunkt um den Drehwinkel.
Parameter
X, Z:
Drehpunkt in kartesischen Koordinaten
α, P: Drehpunkt in polaren Koordinaten
W: Drehwinkel
6.7.6 Transformationen
Menügruppe „Transformationen“
Die Transformations-Funktionen werden für Drehkonturen und für
Konturen der Stirnseite, Mantelfläche, etc. eingesetzt.
■ Drehkontur: Die Kontur in der „Originallage“ wird gelöscht und
die komplette Drehkontur „transformiert“.
■ Konturen der Stirnseite, Mantelfläche, etc.: Sie wählen, ob die
Kontur in der „Originallage“ gelöscht wird oder kopiert und
„transformiert“ wird.
