HEIDENHAIN CNC PILOT 4290 131
4.7 Dr
ehzyklen
Q: Ablauf – default: 0
■ Q=0: Schruppen und Schlichten
■ Q=1: nur Schruppen
■ Q=2: nur Schlichten
U: Drehbearbeitung unidirektional – default: 0
■ U=0: bidirektional
■ U=1: unidirektional in Kontur-Richtung
H: Freifahrart bei Zyklusende – default: 0
■ H=0: zurück zum Startpunkt (axialer Einstich:
erst Z- dann X-Richtung; radialer Einstich: erst
X- dann Z-Richtung)
■ H=1: positioniert vor der fertigen Kontur
■ H=2: hebt auf Sicherheitsabstand ab und
stoppt
V: Kennung Anfang/Ende – default: 0
Eine Fase/Verrundung wird bearbeitet:
■ V=0: am Anfang und am Ende
■ V=1: am Anfang
■ V=2: am Ende
■ V=3: keine Bearbeitung
O: Einstechvorschub – default: aktiver Vorschub
E: Schlichtvorschub – default: aktiver Vorschub
B: Versatzbreite – default: 0

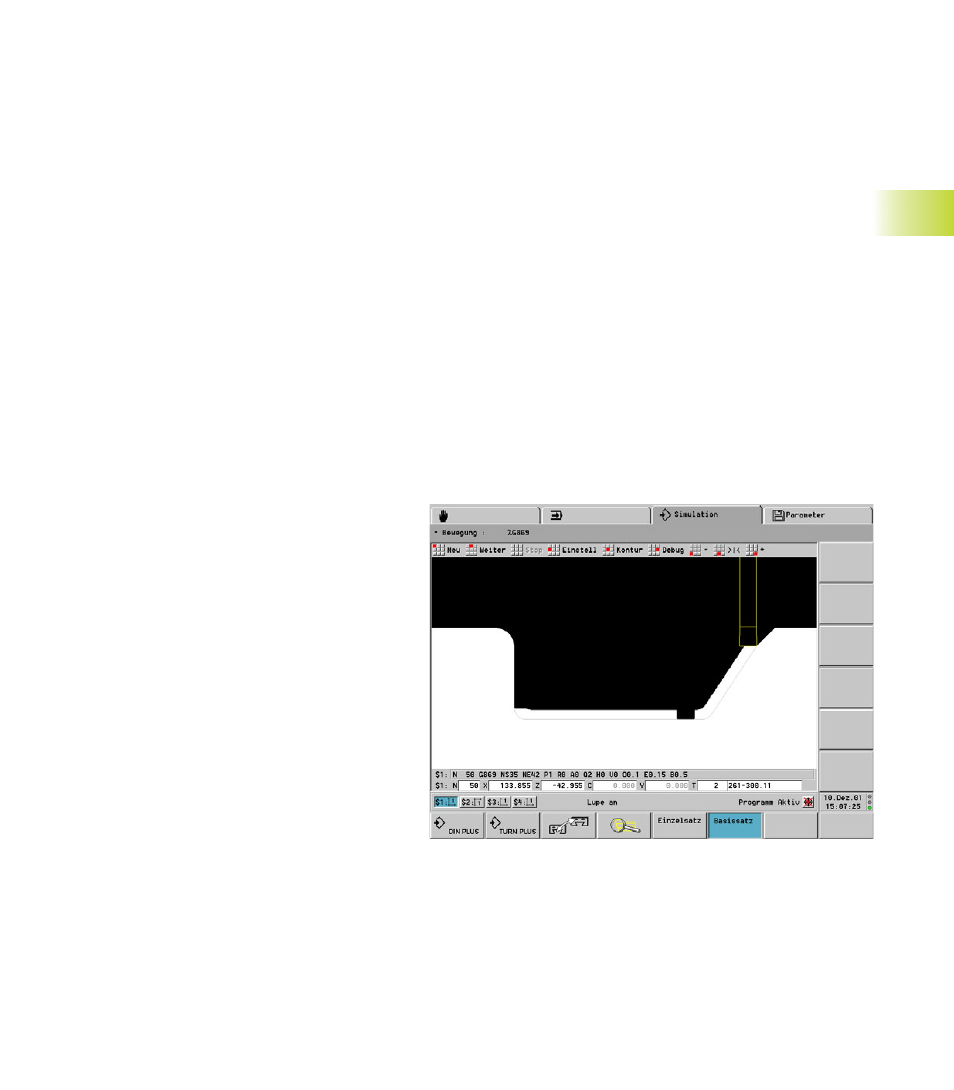

Bearbeitungshinweise
■ Übergang Dreh- auf Stechbearbeitung: Vor ei-
nem Wechsel von der Dreh- zur Stechbearbeitung
zieht der CNC PILOT das Werkzeug um 0,1 mm
zurück. Damit wird erreicht, dass sich eine „verkip-
pte“ Schneide zur Stechbearbeitung gerade stellt.
Das erfolgt unabhängig von der „Versatzbreite B“.
■ Innenrundungen und -fasen: Abhängig von der
Stecherbreite und den Rundungsradien werden
vor Bearbeitung der Rundung Stechhübe ausge-
führt, die einen „fließenden Übergang“ von der
Stech- zur Drehbearbeitung vermeiden. Damit
wird eine Beschädigung des Werkzeugs verhin-
dert.
■ Kanten: Freistehende Kanten werden per Stech-
bearbeitung zerspant. Das vermeidet „hängende
Ringe“.
