HEIDENHAIN CNC PILOT 4290
247

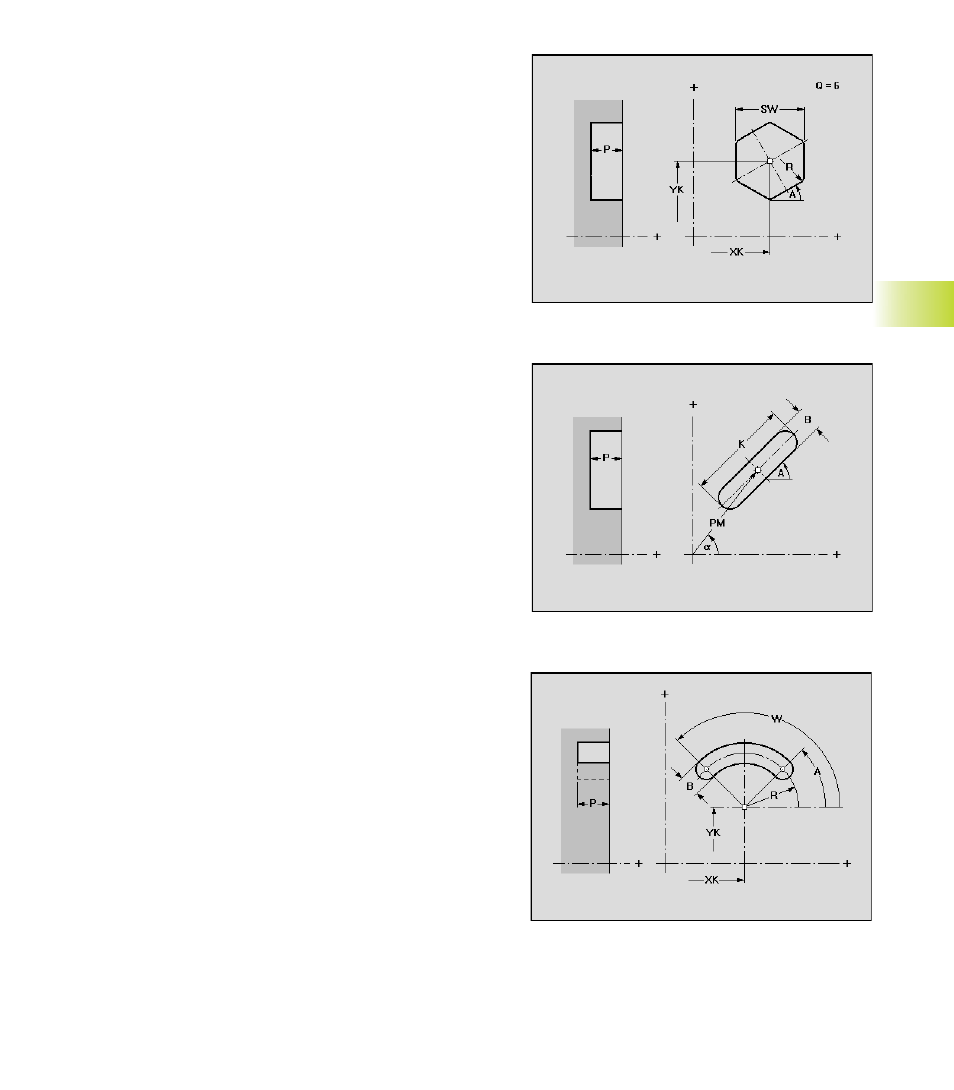

Zirkulare Nut
Parameter
XK,YK: Krümmungsmittelpunkt in kartesischen Koordinaten
α, PM: Krümmungsmittelpunkt in Polarkoordinaten (Bezug Winkel
α: positive XK-Achse)
A:
Startwinkel (Anfangspunkt) der Nut (Bezug: XK-Achse)
W:
Endwinkel (Endpunkt) der Nut (Bezug: XK-Achse)
R:
Krümmungsradius (Bezug: Mittelpunktbahn der Nut)
B:
Nutbreite
P:
Tiefe der Figur
Lineare Nut
Parameter
XK,YK: Mittelpunkt in kartesischen Koordinaten
α, PM: Mittelpunkt in Polarkoordinaten (Bezug Winkel α: positive
XK-Achse)
A:
Winkel Längsachse der Nut (Bezug: XK-Achse)
K:
Nutlänge
B:
Nutbreite
P:
Tiefe der Figur
Vieleck
Parameter
XK,YK: Mittelpunkt in kartesischen Koordinaten
α, PM: Mittelpunkt in Polarkoordinaten (Bezug Winkel α: positive
XK-Achse)
A:
Winkel zu einer Vieleckseite (Bezug: XK-Achse)
Q:
Eckenzahl (Q>=3)
K:
Kantenlänge
SW:
Schlüsselweite (Innenkreisdurchmesser)
R:
Fase/Verrundung
■
Breite der Fase
■
Radius der Rundung
P:
Tiefe der Figur
