Bohr-Bearbeitungsarten
Die IAG generiert folgende Bohrzyklen:
■ zentrisches Vorbohren: G74
■ Zentrieren: G72
■ Bohren
– kein Parameter „Tieflochbohren“ gesetzt: G71
– Parameter „Tieflochbohren“ gesetzt: G74
■ Kegelsenken: G72
■ Flachsenken: G72
■ Reiben: G71
■ Gewindebohren: G73
■ Zentrieren und Senken: G72
■ Bohren und Senken: G72
■ Bohren und Gewinde: G73
■ Bohren und Reiben: G71 oder G74
Für
■ feststehende Werkzeuge: bei Bohren auf Drehmitte
■ angetriebene Werkzeuge: bei C--Achsbearbeitungen
Vorschubreduzierung
Sie können beim Anbohren und/oder Durchbohren eine Vorschubre-
duzierung von 50% festlegen. Die Vorschubreduzierung beim
Durchbohren wird abhängig vom Bohrertyp einschaltet:
■ Wendeplattenbohrer und Spiralbohrer mit 180° Bohrwinkel: Boh-
rende – 2*Sicherheitsabstand
■ andere Bohrer: Bohrende – Anschnittlänge – Sicherheitsabstand
(Anschnittlänge=Spitze des Bohrers; Sicherheitsabstand: siehe
„Bearbeitungs-Parameter 9 Bohren bzw. G47, G147“)

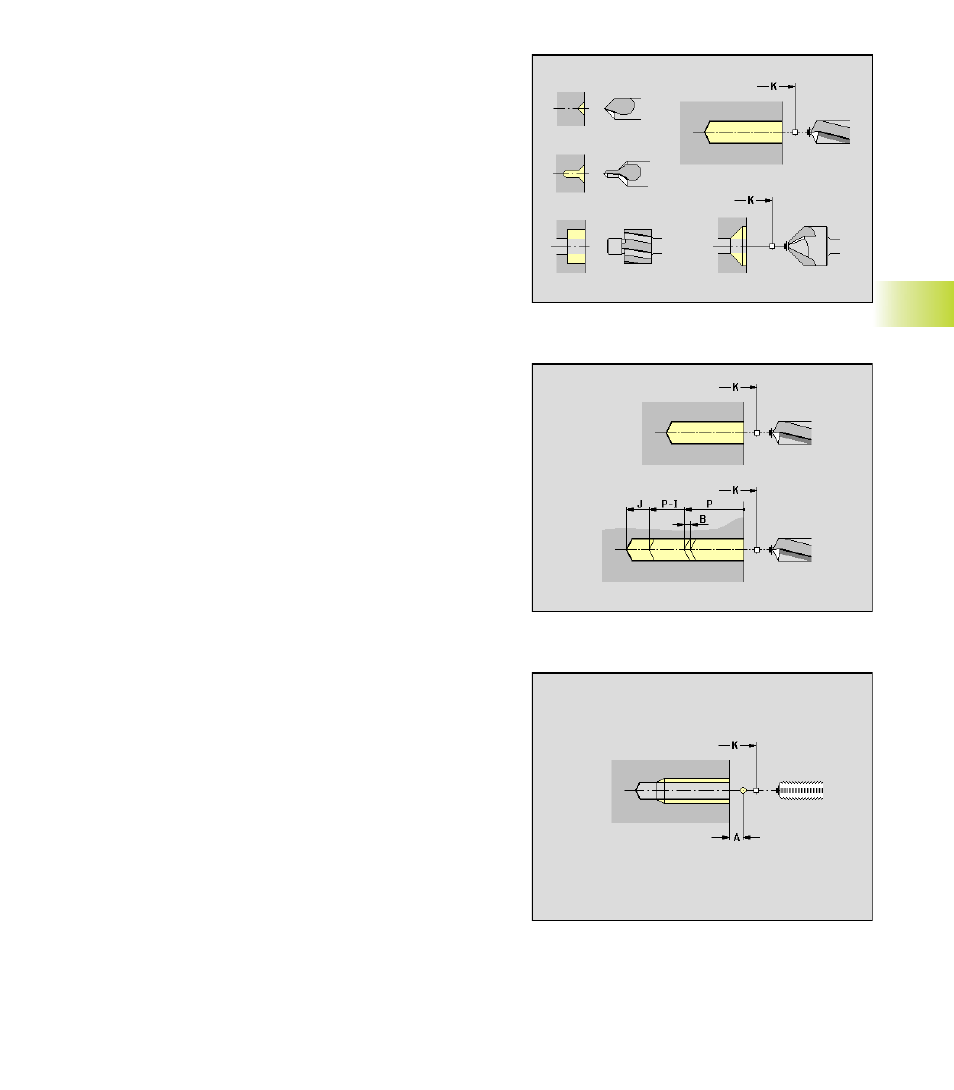

Parameter
K:
Rückzugsebene – default: zurück zur Startposition bzw. auf
Sicherheitsabstand
D: Rückzug (Softkey „Weiter“)
■ im Vorschub
■ im Eilgang
E: (Verweilzeit zum) Freischneiden
F50%: Vorschubreduzierung – siehe Softkeytabelle
Parameter (speziell Tieflochbohren)
P:
1. Bohrtiefe
J: minimale Bohrtiefe
I: Tiefenreduzierung (Reduzierwert)
B: Abhebemaß (Rückzugsabstand) – default: Rückzug auf „An-
fangspunkt Bohrung“
Parameter (speziell Gewindebohren)
A:
Anlauflänge – default: Bearbeitungs-Parameter 7 „Gewin-
deanlauflänge [GAL]"
S: Rückzugdrehzahl – default: Drehzahl des Gewindebohrens
