HEIDENHAIN CNC PILOT 4290
239
6.5.3 Überlagerungselemente
Aufruf: Menüpunkt „Form – Formelement – ...“ (Untermeü „Fertig-
teil“)
■
Die Konturzüge Kreisbogen, Keil oder Ponton wählen Sie an, defi-
nieren das Element und überlagern es unmittelbar nach der Defi-
nition.
■
Bei dem Menüpunkt „Form – Formelement – Kontur“ überlagert
TURN PLUS den zuletzt geladenen Konturzug. Das ist entweder
ein vorher geladener Konturzug (Hauptmenü: „Programm – Laden
– Konturzug“) oder das zuletzt definierte Überlagerungs-Element.

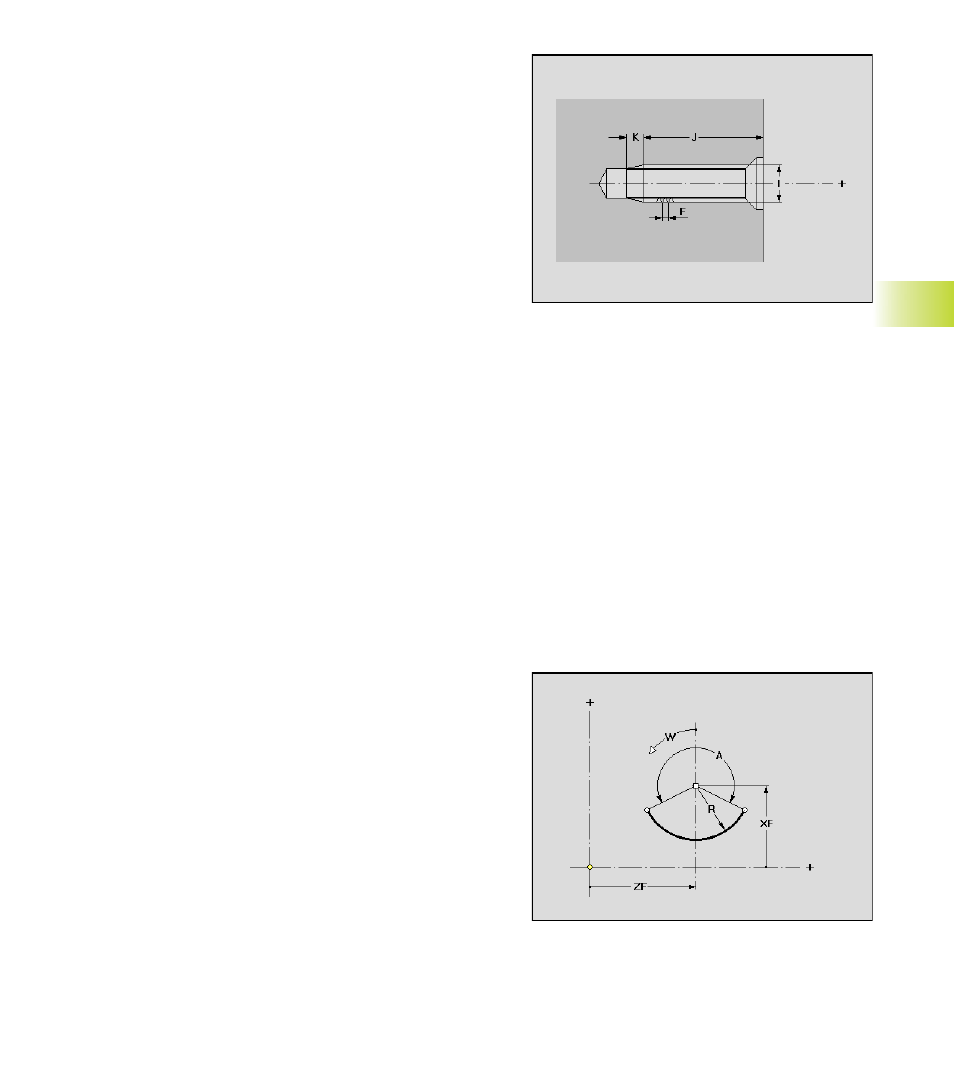

Parameter Gewinde
I:
Nenn-Durchmesser
J:
Gewindetiefe
K:
Gewindeanschnitt (Auslauflänge)
F:
Gewindesteigung
Gangart: Rechts-/Linksgewinde
6.5 F
e
rtigt
eilk
ont
ur
Kreisbogen
Bezugspunkt ist der Kreismittelpunkt.
Parameter
XF, ZF:
Verschiebung des Bezugspunktes
R:
Radius des Kreisbogens
A:
Öffnungswinkel
W:
Drehwinkel: die Überlagerungskontur wird um den „Dreh-
winkel“ gedreht
