HEIDENHAIN CNC PILOT 4290 265

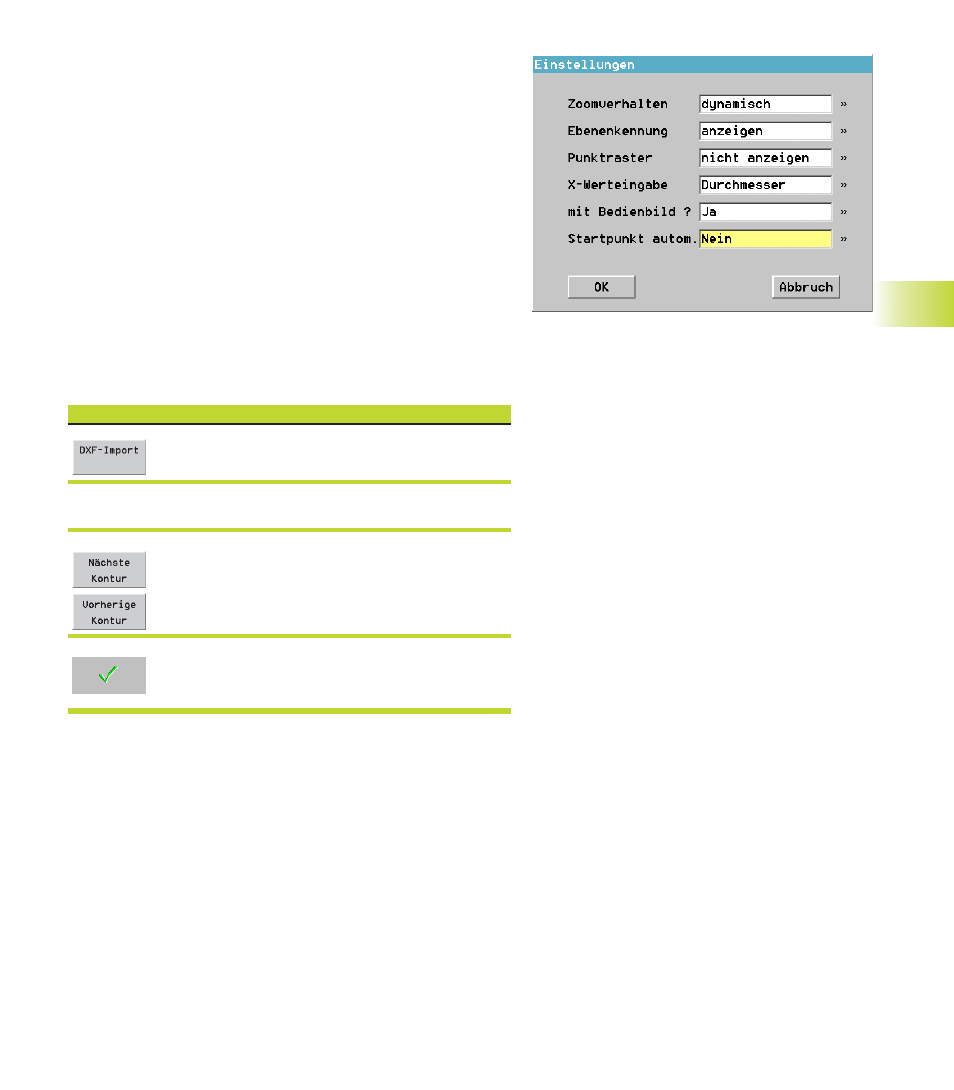

In dem Konfigurierungs-Parameter Startpunkt automatisch stellen
Sie das Verhalten von TURN PLUS bei der Eingabe der Fertigteil-
kontur ein.
Bedeutung der Einstellung des Feldes Startpunkt automatisch:
■ Ja: TURN PLUS verzweigt beim Aufruf der Fertigteilkontur-Einga-
be sofort zur Eingabe des Kontur-Startpunkts. Der Softkey DXF-
Import steht nicht zur Verfügung.
■ Nein: Nach dem Aufruf der Fertigteilkontur-Eingabe, haben Sie
die Wahl, ob eine Fertigteilkontur/DXF-Kontur eingelesen werden
soll oder ob die Kontur manuell eingegeben wird.
Von dieser Einstellung ist nur die Eingabe der Fertigteilkontur be-
troffen. Bei allen anderen Konturen wählen Sie die Form der Kontur-
eingabe per Menü bzw. per Softkey.
6.8.3 DXF-Import
Die Funktion DXF-Import wird immer dann angeboten, wenn eine
Kontur-Eingabe erforderlich ist. Der Ablauf des DXF-Imports ist unab-
hängig von der zu importierenden Kontur (Rohteil, Fertigteil, etc.).
DXF-Import
Softkey DXF-Import drücken – TURN PLUS öffnet die
Auswahlbox „DXF-Import“
<
DXF-Datei auswählen und laden
<
mit den Softkeys Nächste Kontur / Vorherige Kontur
wählen Sie die zu importierenden Kontur aus
<
DXF-Kontur(en) importieren
6.8.4 DXF-Dateien transferieren und organisieren
Die Transfer- und Organisationsfunktionen der Betriebsart Transfer
unterstützen DXF-Dateien.
Stellen Sie in der Dialogbox „Maske der Dateien“ den Dateityp
TURN PLUS-DXF-Datei ein, um DXF-Dateien zu bearbeiten.
