6 TURN PLUS 242
6.6 C-Achs-Konturen
6.6.1 Konturen der Stirn- und Rückseite
Frästiefe
Bei Figuren wird die „Tiefe P“ als Parameter eingegeben. Wenn Sie
Fräskonturen mit Einzelelementen beschreiben, öffnet TURN PLUS
nach Abschluss der Kontureingabe die Dialogbox „Tasche/Kontur“, in
der die „Tiefe P“ abgefragt wird.
„Tiefe P > 0“ definiert eine „Tasche“.
Lage der Konturen auf der Stirn-/Rückseite
TURN PLUS übernimmt die selektierte „Bezugsfläche“ und schlägt
sie als „Bezugsmaß“ vor.

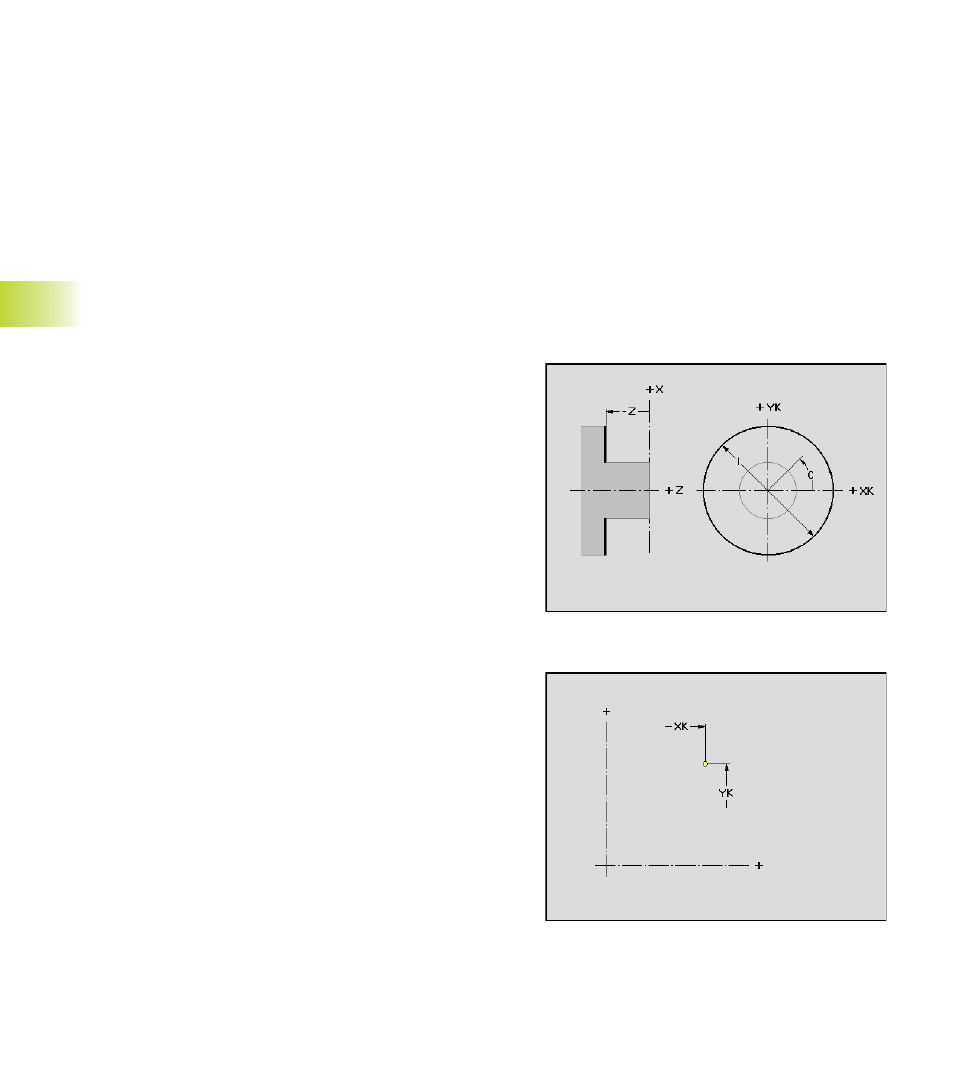

Dialogbox „Bezugsdaten“
Z:
Bezugsmaß
Startpunkt Stirn-/Rückseitenkontur
Mit Kontur legen Sie den Startpunkt fest.
Parameter
XK,YK: Anfangspunkt der Kontur in kartesischen Koordinaten
P, α: Anfangspunkt der Kontur in Polarkoordinaten (Bezug Winkel
α: positive XK-Achse)
