4.3 Der DIN PLUS Editor
■ L-Aufruf extern – (siehe „ 4.16 Unterprogramme“)
Unterprogramm auswählen und RETURN betä-
tigen
„Übergabeparameter“ eintragen
der CNC PILOT trägt den Unterprogramm-Aufruf
ein
■ L-Aufruf intern – (siehe „ 4.16 Unterprogramme“)
„Unterprogramm-Namen“ eintragen (Satz-Num-
mer, mit der das Unterprogramm beginnt)
„Übergabeparameter“ eintragen
der CNC PILOT trägt den Unterprogramm-Aufruf
ein
■ Kommentarzeile
Kommentar eingeben – der Kommentar wird
oberhalb der Cursor-Position angelegt.
■ Vorlagenauswahl – Auswahl der verfügbaren Vor-
lagen. Voraussetzung: der Maschinen-Hersteller
hat Vorlagen definiert
■ Arbeitsplan – „sammelt“ alle Kommentare, die
mit „// ...“ beginnen und stellt sie vor den Ab-
schnitt BEARBEITUNG. Damit erhalten Sie eine
Übersicht über die Funktionen des vorliegenden
NC-Haupt- oder Unterprogramms.
Menüpunkt:
■ Grafik – aktiviert/aktualisiert Konturen in dem Gra-
fik-Fenster.

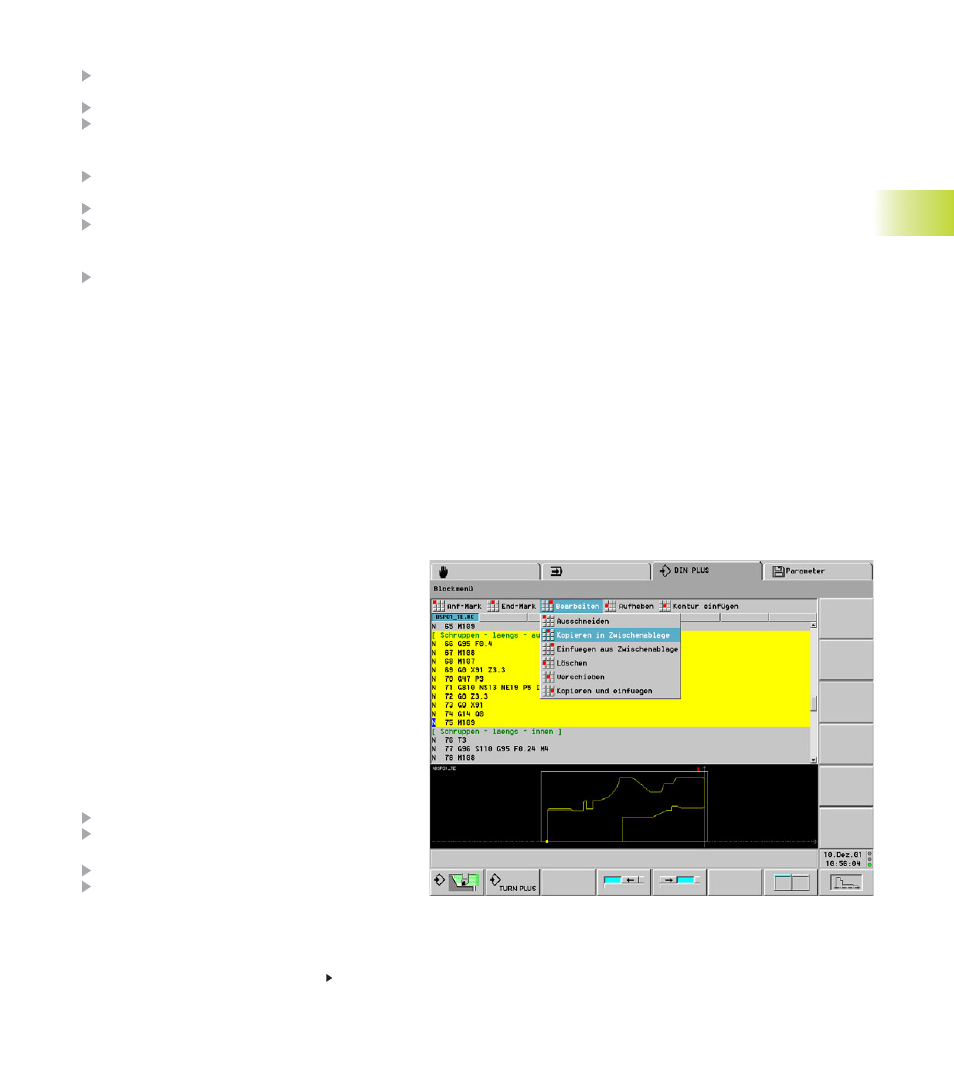

4.3.4 Blockmenü
Sie können „NC-Blöcke“ (mehrere aufeinander fol-
gende NC-Sätze) löschen, verschieben, kopieren
oder zwischen NC-Programmen austauschen.
Sie definieren einen NC-Block durch „markieren“
des Blockanfangs und -endes. Danach wählen Sie
die „Bearbeitung“ aus.
Um Blöcke zwischen NC-Programmen auszutau-
schen, speichern Sie den Block in der „Zwischenab-
lage“. Anschließend lesen Sie den Block aus der Zwi-
schenablage ein. Ein Block steht solange in der
Zwischenablage, bis er von einem neuen Block
überschrieben wird.
Einzel-Menüpunkte:
■ Anfang-Markieren
Cursor auf den „Blockanfang“ positionieren
„Anf-Mark“ betätigen
■ Ende-Markieren
Cursor auf das „Blockende“ positionieren
„End-Mark“ betätigen
Fortsetzung nächste Seite
