4 DIN PLUS
128

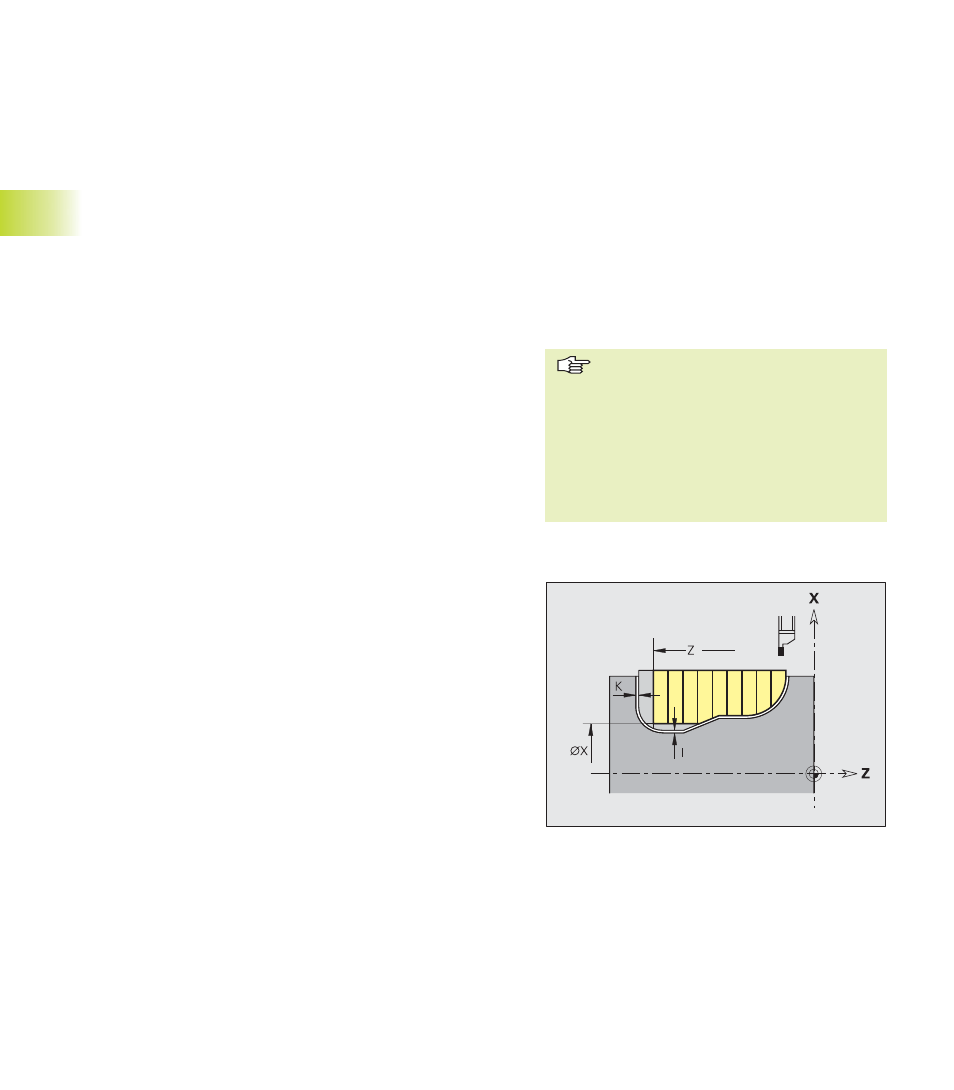

Einstechen G860
G860 zerspant den durch „NS, NE" beschriebenen Konturbereich
axial/radial. Die zu bearbeitende Kontur darf mehrere Täler enthal-
ten. Der CNC PILOT erkennt anhand der Werkzeugdefinition, ob
eine Außen- oder Innenbearbeitung bzw. ein radialer oder axialer
Einstich vorliegt.
Berechnung der Schnittaufteilung (SBF: siehe Bearbeitungs-Parame-
ter 6): maximaler Versatz = SBF * Schneidenbreite
Mit „NS – NE“ legen Sie die Bearbeitungsrichtung fest. Besteht die
zu bearbeitende Kontur aus einem Element, gilt:
■
ausschließlich NS programmiert: Bearbeitung in Kontur-
Definitionsrichtung
■
NS und NE programmiert: Bearbeitung entgegen Kontur-
Definitionsrichtung
Gegebenenfalls wird die Zerspanungsfläche in mehrere Bereiche
unterteilt (zum Beispiel bei Konturtälern).
Die einfachste Form der Programmierung besteht in der Angabe
von NS bzw. NS und NE.
Parameter
NS:
Anfang--Satznummer (Beginn des Konturabschnitts – oder Re-
ferenz auf einen mit G22-/G23-Geo beschriebenen Einstich)
NE:
Ende-Satznummer (Ende des Konturabschnitts) – entfällt,
wenn die Kontur mit G22-/G23-Geo definiert ist
I:
Aufmaß in X-Richtung (Durchmessermaß) – default: 0
K:
Aufmaß in Z-Richtung – default: 0
Q:
Ablauf – default: 0
■
Q=0: Schruppen und Schlichten
■
Q=1: nur Schruppen
■
Q=2: nur Schlichten
X:
Schnittbegrenzung in X-Richtung (Durchmessermaß) – default:
keine Schnittbegrenzung
Z:
Schnittbegrenzung in Z-Richtung – default: keine Schnitt-
begrenzung
V:
Kennung Anfang/Ende – default: 0
Eine Fase/Verrundung wird bearbeitet:
■
V=0: am Anfang und am Ende
■
V=1: am Anfang
■
V=2: am Ende
■
V=3: keine Bearbeitung
E:
Schlichtvorschub – default: aktiver Vorschub
H:
Freifahrart bei Zyklusende – default: 0
■
H=0: zurück zum Startpunkt (axialer Einstich: erst Z- dann X-
Richtung; radialer Einstich: erst X- dann Z-Richtung)
■
H=1: positioniert vor der fertigen Kontur
■
H=2: hebt auf Sicherheitsabstand ab und stoppt
4.7 Dr
ehzyklen
Schneidenradiuskorrektur: wird durch-
geführt
G57-Aufmaß: „vergrößert“ die Kontur
(auch Innenkonturen)
G58-Aufmaß:
■
>0: „vergrößert“ die Kontur
■
<0: wird nicht verrechnet
G57-/G58-Aufmaße werden nach
Zyklusende gelöscht
Zyklusablauf (bei Q=0 oder 1)
1 errechnet die Zerspanungsbereiche und die
Schnittaufteilung
2 stellt vom Startpunkt aus für den ersten Schnitt zu
– unter Berücksichtigung des Sicherheitsabstan-
des (Radialeinstich: erst Z-, dann X-Richtung; Axial-
einstich: erst X-, dann Z-Richtung)
3 sticht ein (Schruppschnitt)
4 fährt im Eilgang zurück und stellt für den nächsten
Schnitt zu
5 wiederholt 3...4 bis der Zerspanbereich bearbeitet
ist
6 wiederholt gegebenenfalls 2...5 bis alle Zerspa-
nungsbereiche bearbeitet sind
7 wenn Q=0: schlichtet die Kontur
