HEIDENHAIN CNC PILOT 4290
99
G302-Geo

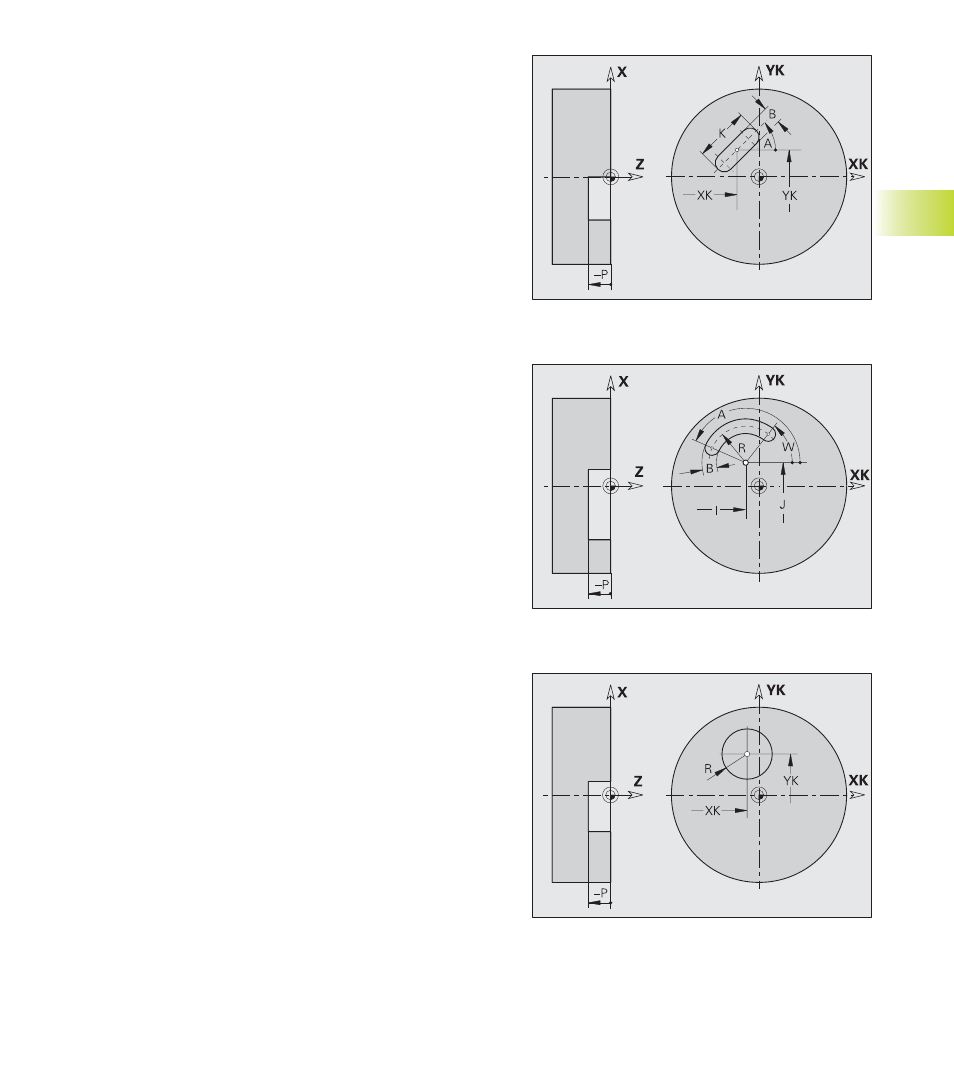

Zirkulare Nut Stirn-/Rückseite G302-/G303-Geo
■
G302: zirkulare Nut im Uhrzeigersinn
■
G303: zirkulare Nut im Gegen-Uhrzeigersinn
Parameter
I, J:
Krümmungsmittelpunkt in kartesischen Koordinaten
R:
Krümmungsradius (Bezug: Mittelpunktbahn der Nut)
A:
Winkel Anfangspunkt (Bezug: XK-Achse) – default: 0
W:
Winkel Endpunkt (Bezug: XK-Achse)
B:
Nutbreite
P:
Tiefe/Höhe – keine Eingabe: „P“ aus G308
■
P<0: Tasche
■
P>0: Insel
Lineare Nut Stirn-/Rückseite G301-Geo
Parameter
XK, YK: Mittelpunkt in kartesischen Koordinaten
A:
Winkel Längsachse (Bezug: XK-Achse) – default: 0°
K:
Nutlänge
B:
Nutbreite
P:
Tiefe/Höhe – keine Eingabe: „P“ aus G308
■
P<0: Tasche
■
P>0: Insel
Vollkreis Stirn-/Rückseite G304-Geo
Parameter
XK, YK: Kreismittelpunkt in kartesischen Koordinaten
R:
Radius
P:
Tiefe/Höhe – keine Eingabe: „P“ aus G308
■
P<0: Tasche
■
P>0: Insel
