4 DIN PLUS 76
Untermenü „Bearbeitung“
G: direkte Eingabe der G-Nummer – oder Aufruf der G-
Liste)
G-Menü: öffnet Menüs mit G-Funktionen
M: direkte Eingabe der M-Nummer
M-Menü: öffnet Menüs mit M-Funktionen
T: Werkzeugaufruf
F: Aufruf „G95 – Vorschub pro Umdrehung“
S: Aufruf „G96 – Schnittgeschwindigkeit“
Anweisungen zur Programm-Strukturierung
Grafik: aktiviert/aktualisiert die Kontur in den Grafik-Fens-
tern.

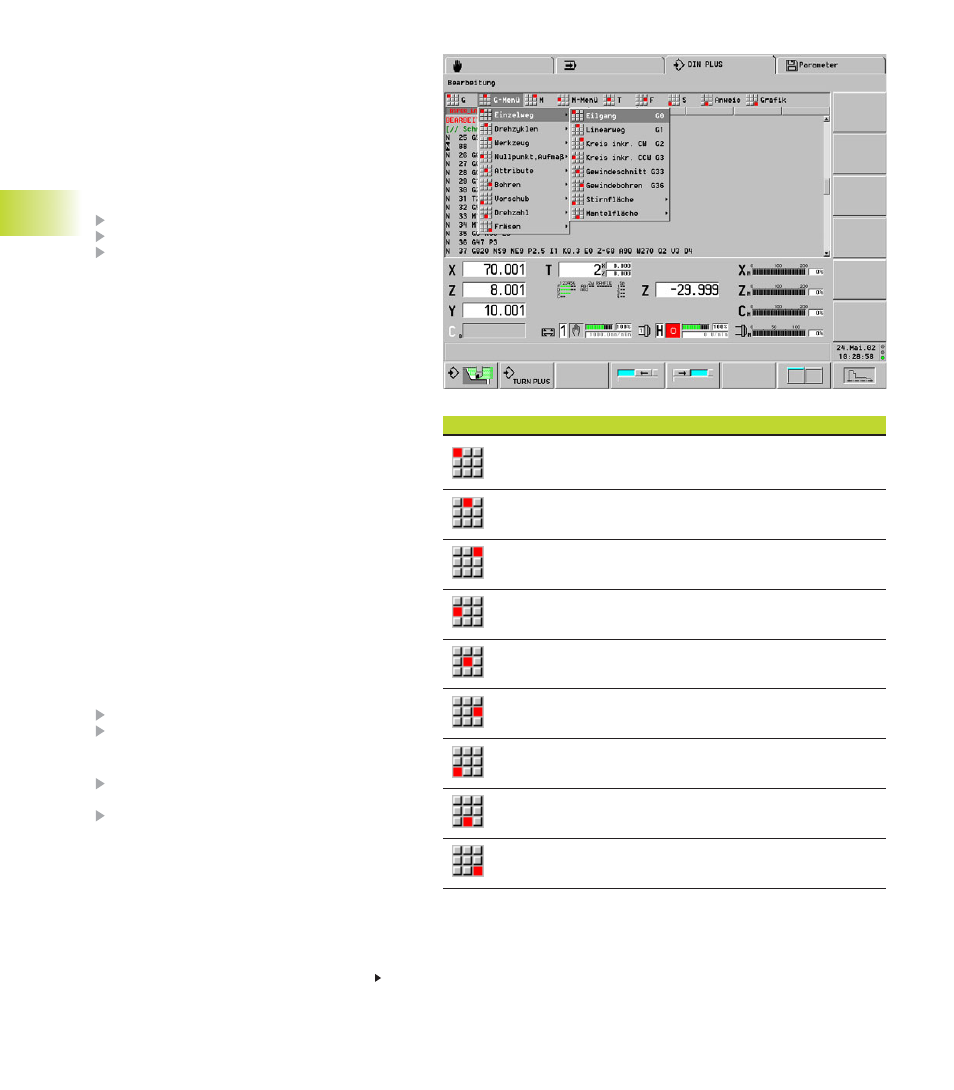

4.3.3 Menü „Bearbeitung“
Das Untermenü „Bearbeitung“ beinhaltet G- und
M-Funktionen sowie weitere „Anweisungen“ für
den Abschnitt BEARBEITUNG.
Auswahl der G-Funktionen:
■ Die G-Nummer ist bekannt: „G“ wählen und die
Nummer eingeben
■ Die G-Nummer ist nicht bekannt:
„G“ wählen
Softkey „WEITER“ betätigen
G-Funktion aus der Liste „G-Nummer“ auswäh-
len
■ „G-Menü“: G-Funktion anhand des Menüs aussu-
chen
Auswahl der M-Funktionen:
■ Die M-Nummer ist bekannt: „M“ wählen und die
Nummer eingeben
■ „M-Menü“: M-Funktion anhand des Menüs aussu-
chen
Einzel-Menüpunkte:
■ T – Werkzeugaufruf
Programmieren Sie die T-Nummer (siehe „
4.6.7
Werkzeuge, Korrekturen“). Eine Liste zeigt die im
Abschnitt „Revolver“ deklarierten Werkzeuge an.
■ F – Aufruf „G95 – Vorschub pro Umdrehung“
■ S – Aufruf „G96 – Schnittgeschwindigkeit“
Menügruppe „Anweis(ungen)“:
■ DIN PLUS Worte – ruft Auswahlliste auf mit:
■ Anweisungen zur Programm-Strukturierung
■ Anweisungen für Ein-/Ausgaben
■ Variablen – Variable oder mathematischen Aus-
druck eingeben
■ / Ausblendebene
„Ausblendebene 1..9“ eingeben
der CNC PILOT schreibt die Ausblendebene vor
den NC-Satz (Beispiel: /3 N 100 G...)
■ $ Schlitten
„Schlittennummer“ eingeben (Sie können meh-
rere Schlittennummern nacheinander eingeben)
der DIN-Editor schreibt die Schlittennummern
vor den NC-Satz (Beispiel: $1$2 N 100 G...)
Fortsetzung nächste Seite
