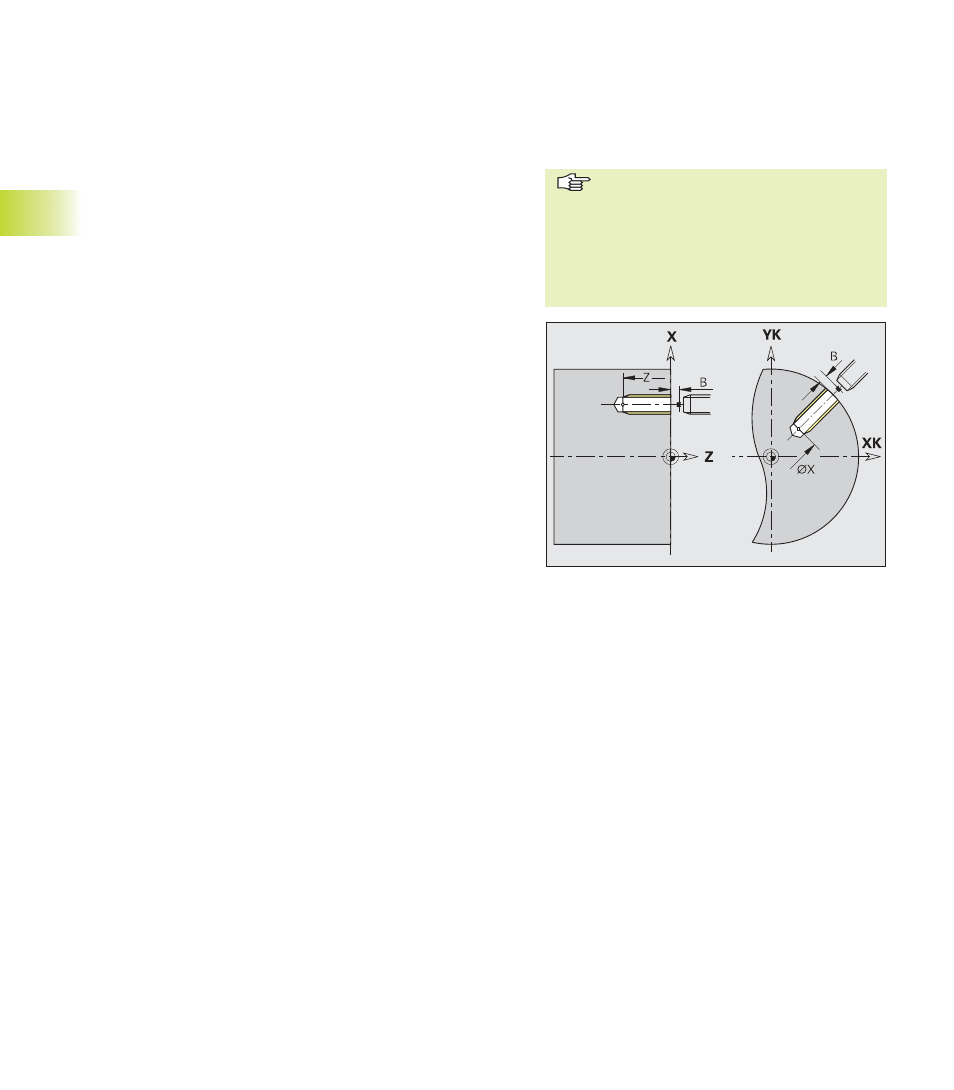

Gewindebohren G36
G36 schneidet axiale/radiale Gewinde mit feststehenden oder an-
getriebenen Werkzeugen. G36 entscheidet anhand von „X/Z“, ob
eine radiale oder axiale Bohrung erstellt wird.
Fahren Sie vor G36 den Startpunkt an. G36 fährt nach dem
Gewindebohren auf den Startpunkt zurück.
Parameter
X:
Durchmesser – Endpunkt axiale Bohrungen
Z:
Länge – Endpunkt radiale Bohrungen
F:
Vorschub pro Umdrehung – Gewindesteigung
Q:
Nummer der Spindel – default: 0 (Hauptspindel)
B:
Anlauflänge zur Synchronisation von Spindel und Vorschuban-
trieb (siehe G33 )
H:
Bezugsrichtung für Gewindesteigung – default: 0
■
H=0: Vorschub auf der Z-Achse
■
H=1: Vorschub auf der X-Achse
■
H=2: Vorschub auf der Y-Achse
■
H=3: Bahnvorschub
S:
Rückzugdrehzahl (höhere Drehzahl für die Rückzugsbewe-
gung) – default: gleiche Drehzahl wie beim Gewindebohren
Bearbeitungsmöglichkeiten:
■
feststehender Gewindebohrer: Hauptspindel und
Vorschubantrieb werden synchronisiert.
■
angetriebener Gewindebohrer: angetriebenes
Werkzeug (Hilfsspindel) und Vorschubantrieb wer-
den synchronisiert.
■
„Zyklus-Stop“ wirkt am Ende eines Ge-
windeschnitts.
■
Vorschuboverride ist nicht wirksam.
■
Spindeloverride nicht benutzen !
■
Bei ungeregeltem Werkzeugantrieb
(ohne ROD-Geber) ist ein Ausgleichsfut-
ter erforderlich.
