6 TURN PLUS
254

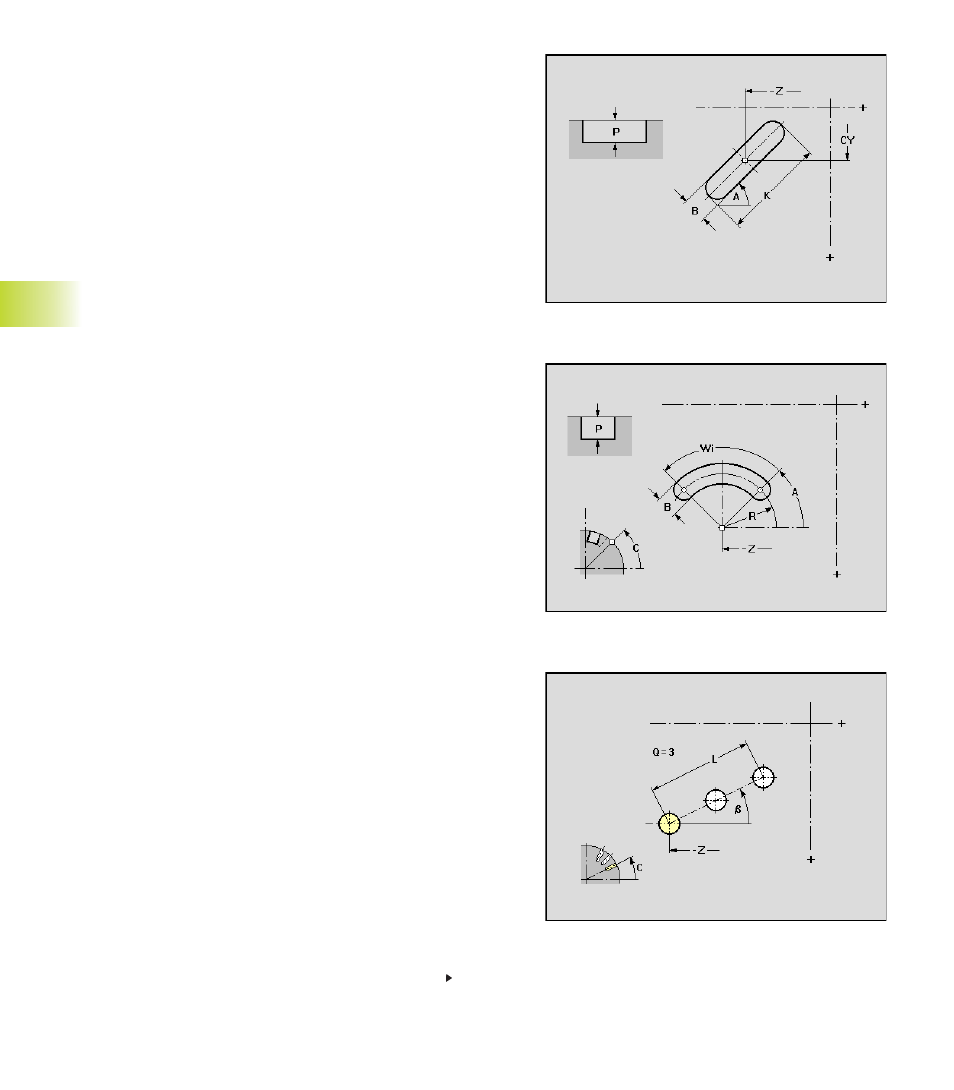

Zirkulare Nut
Parameter
Z:
Mittelpunkt der Figur
CY:
Mittelpunkt der Figur – Winkel als „Streckenmaß"
C:
Mittelpunkt der Figur – Winkel
A:
Startwinkel (Anfangspunkt) der Nut (Bezug: Z-Achse)
W:
Endwinkel (Endpunkt) der Nut (Bezug: Z-Achse)
R:
Krümmungsradius (Bezug: Mittelpunktbahn der Nut)
B:
Nutbreite
P:
Tiefe der Figur
Lineare Nut
Parameter
Z:
Mittelpunkt der Figur
CY:
Mittelpunkt der Figur – Winkel als „Streckenmaß"
C:
Mittelpunkt der Figur – Winkel
A:
Winkel Längsachse der Nut (Bezug: Z-Achse)
K:
Nutlänge
B:
Nutbreite
P:
Tiefe der Figur
6.6 C-A
c
hs-K
ont
ur
en
Fortsetzung nächste Seite
Lineares Lochmuster, Lineares Figurmuster
Parameter
Z:
Anfangspunkt Muster
CY:
Anfangspunkt Muster – Winkel als „Streckenmaß"
C:
Anfangspunkt Muster – Winkel
Q:
Anzahl der Figuren
K:
Endpunkt Muster
Ki:
Abstand zwischen den Figuren (in Z-Richtung)
CYE:
Endpunkt Muster – Winkel als „Streckenmaß"
CYi:
Abstand zwischen den Figuren – als „Streckenmaß"
