4.7 Dr
ehzyklen
Einstichzyklus G866
G866 erstellt einen mit G22-Geo definierten Einstich. Der CNC PI-
LOT erkennt anhand der Werkzeugdefinition, ob eine Außen- oder
Innenbearbeitung bzw. ein radialer oder axialer Einstich vorliegt.
Berechnung der Schnittaufteilung (SBF: siehe Bearbeitungs-Parame-
ter 6): maximaler Versatz = SBF * Schneidenbreite
Parameter
NS:
Satznummer (Referenz auf G22-Geo)
I:
Aufmaß (beim Vorstechen) – default: 0
■
I=0: Einstich wird in einem Arbeitsgang erstellt
■
I>0: im ersten Arbeitsgang wird vorgestochen; im zweiten
geschlichtet
E:
Verweilzeit – keine Eingabe: Zeit einer Spindelumdrehung
■
bei I=0: bei jedem Einstich
■
bei I>0: nur beim Schlichten
Schneidenradiuskorrektur: wird durchgeführt
Aufmaße: werden nicht verrechnet

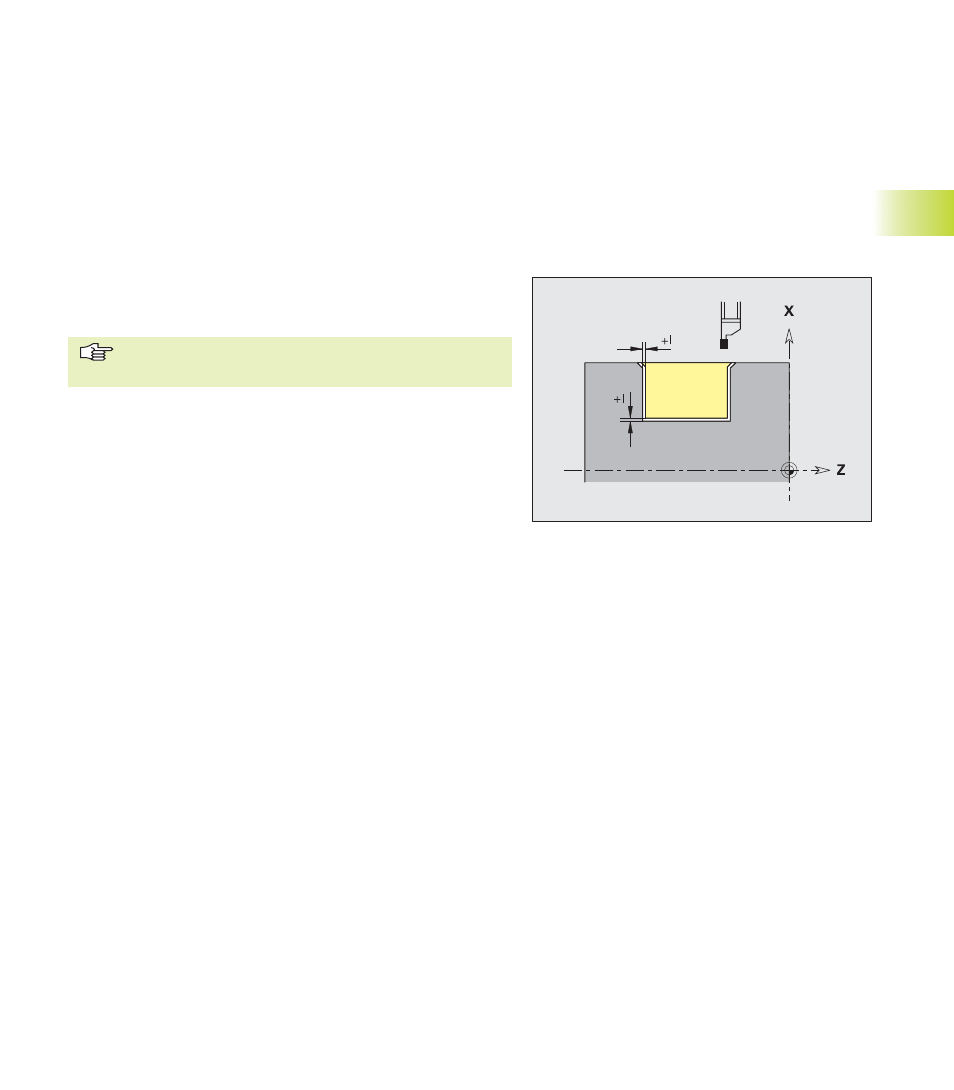

Zyklusablauf
1 errechnet die Schnittaufteilung
2 stellt vom Startpunkt aus für den ersten Schnitt zu
(Radialeinstich: erst Z-, dann X-Richtung; Axialein-
stich: erst X-, dann Z-Richtung)
3 sticht ein (wie unter „I“ angegeben)
4 fährt im Eilgang zurück und stellt für den nächsten
Schnitt zu
5 bei I=0: verweilt die Zeit „E“
6 wiederholt 3...4 bis der Einstich bearbeitet ist
7 bei I>0: schlichtet die Kontur
