6 TURN PLUS 302
Schlichten – Passungsdrehen
TURN PLUS führt einen Messschnitt auf dem selektierten Kontur-
element aus. Voraussetzung: dem Konturelement wurde das Attri-
but „Messen“ zugeordnet (siehe „
6.9.6 Bearbeitungsattribute“).
Parameter
I:

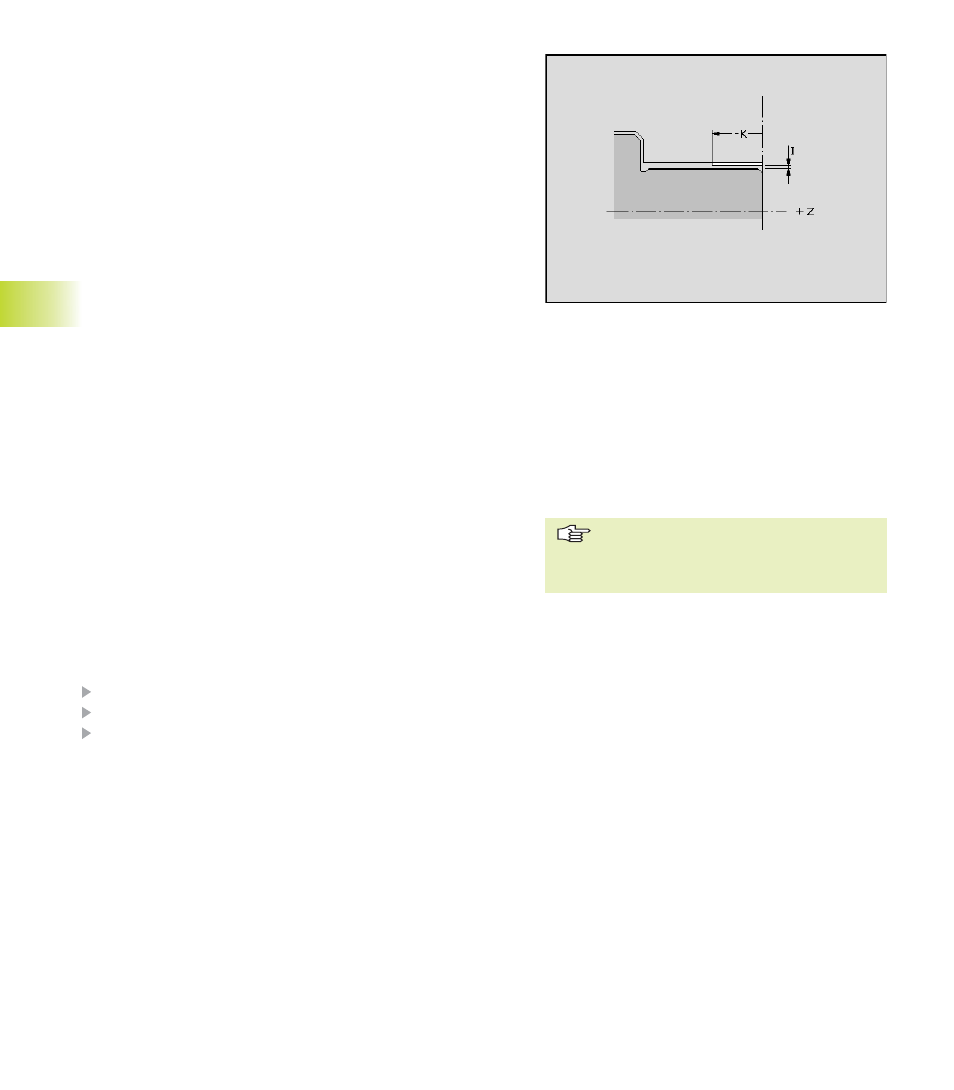

Aufmaß für Messschnitt
K: Länge für Messschnitt
Q: Messschleifenzähler (jedes n-te Werkstück wird gemessen)
„Passungsdrehen“ wird von dem Expertenprogramm (Eintrag)
„UP-MEAS01“ (Bearbeitungs-Parameter 21) ausgeführt. Parameter
des Expertenprogramms: siehe Maschinenhandbuch.
Schlichten – Freistechen
Schlichten – Freistechen dient der Bearbeitung der Freistiche
■ Form U
■ Form H
■ Form K
Angrenzende Planelemente, die noch ein Aufmaß besitzen, werden
bei der Freistichbearbeitung Form U auf Fertigmaß abgezogen.
Bedienhinweise
Werkzeug auswählen
Bearbeitungsbereich selektieren
„Start“ betätigen
6.12 Int
er
aktiv
e
Arbeitsplang
ener
ier
ung (IA
G)
Die Bearbeitung der Freistiche können
Sie nicht beeinflussen (der Menüpunkt
„Zyklus – Zyklus-Parameter“ ist nicht
anwählbar).
