HEIDENHAIN CNC PILOT 4290 201

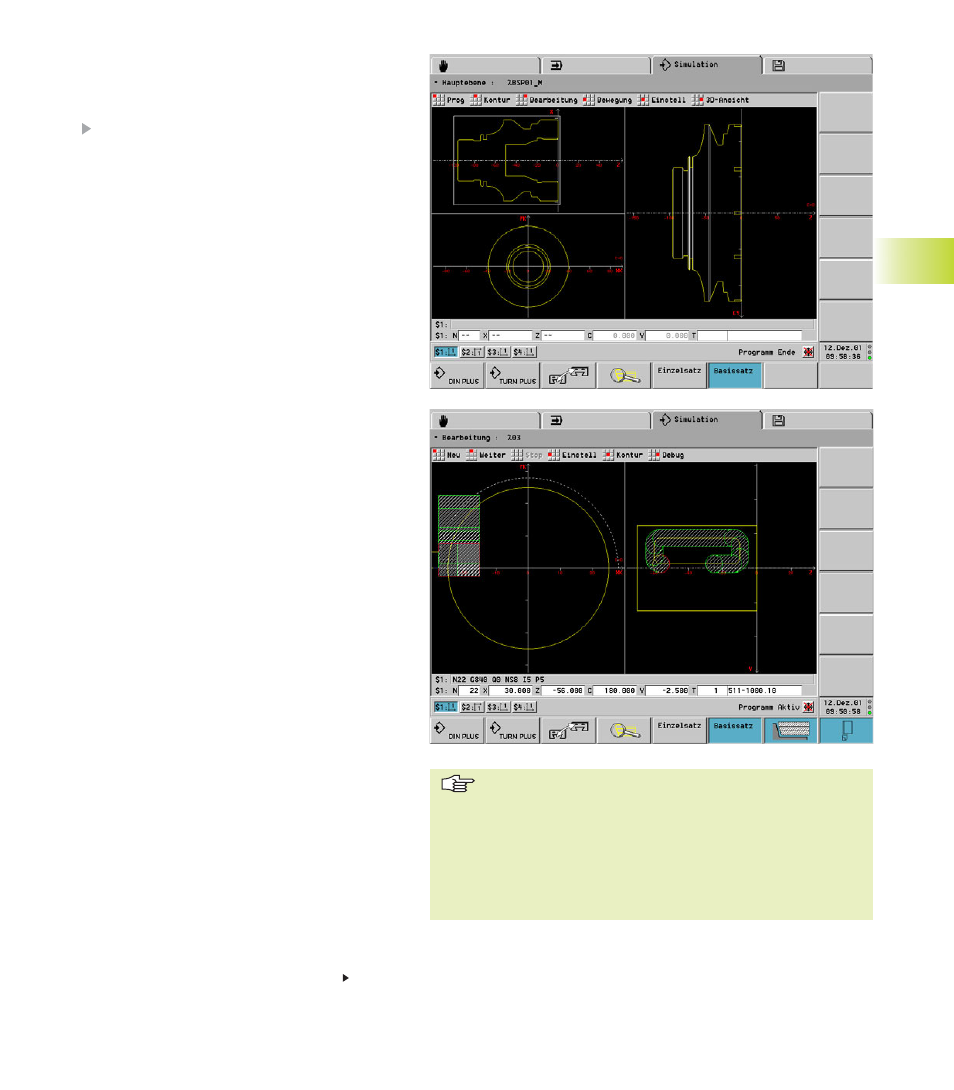

5.2 Hauptmenü
Menügruppe „Prog(rammwahl)“:
■ Laden
NC-Programm auswählen und OK betätigen
■ aus DIN PLUS – übernimmt das in DIN PLUS an-
gewählte NC-Programm
■ Menüpunkte zum Aufruf der:
■ Kontur-Simulation: „Kontur“
■ Bearbeitungs-Simulation: „Bearbeitung“
■ Bewegungs-Simulation: „Bewegung“
■ 3D-Darstellung: „3D-Ansicht“
Menügruppe „Einstell(ungen)“:
Einstellungen, die Sie vornehmen gelten in der Kon-
tur-, Bearbeitungs- und Bewegungs-Simulation.
■ „Einstell – Fenster“ (Dialogbox Fenster-Aus-
wahl)
Wählen Sie, abhängig von der zu prüfenden Bear-
beitung, die Fensterkombination aus.
Stirn-Fenster
Kontur- und Verfahrweg-Darstellung erfolgen in der
XY-Ebene unter Berücksichtigung der Spindelposi-
tion. Die Spindelposition 0° befindet sich auf der po-
sitiven X-Achse (Bezeichnung: „XK“).
Mantel-Fenster
Kontur- und Verfahrweg-Darstellung orientieren sich
an der Position auf der „Mantelabwicklung“ (Be-
zeichnung: CY) und den Z-Koordinaten.
Die Darstellung der C-Achs-Konturen entsprechen
der Kontur an der Werkstückoberfläche. (Im Grafik-
Fenster des DIN PLUS Editors werden die Mantel-
konturen „am Fräsgrund“ gezeichnet und sind des-
halb kürzer als der Kreisbogen auf der Werkstück-
oberfläche.
Fenster „Seitenansicht (YZ)“
Die Kontur- und Verfahrweg-Darstellung erfolgt in
der YZ-Ebene. Dabei werden ausschließlich die Y-
und Z-Koordinaten – nicht die Spindelposition – be-
rücksichtigt.
Wegdarstellung in den Zusatzfenstern
Das Stirn- und Mantel-Fenster und die Seitenansicht
gelten als Zusatzfenster. Verfahrwege werden erst
gezeichnet, wenn die C-Achse eingeschwenkt wur-
de bzw. ein G17 oder G19 (bei der Y-Achse) ausge-
führt wurde.
G18 oder das Ausschwenken der C-Achse stoppen
die Ausgabe der Verfahrwege in den Zusatzfens-
tern.
5.2 Hauptmenü
Fortsetzung nächste Seite
■ Nach Programmänderungen im DIN PLUS Editor brau-
chen Sie nur „Neu“ betätigen, um das geänderte NC-Pro-
gramm zu simulieren.
■ Stirn- und Mantel-Fenster arbeiten mit „fester“ Spin-
delposition. Wenn die Drehmaschine das Werkstück
dreht, bewegt die Simulation das Werkzeug.
■ Das „Mantel-Fenster“ und die „Seitenansicht (YZ)“
werden alternativ dargestellt.
