HEIDENHAIN CNC PILOT 4290 227
6.3 W
e
rkstüc
kbesc
hr
eibung

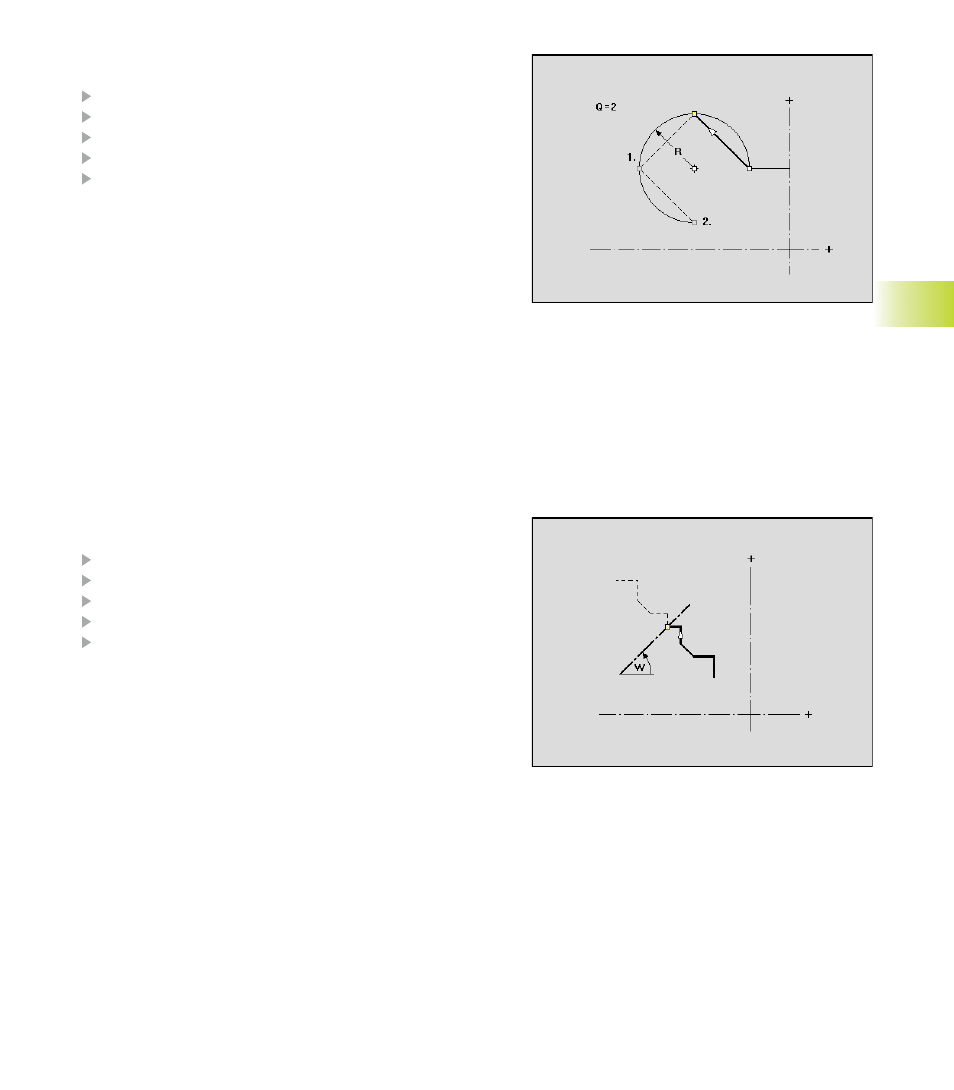

■ Reihe – zirkular: dupliziert den selektierten Konturbereich und
„hängt“ ihn n-mal an die Kontur an.
„Reihe – zirkular“ wählen
TURN PLUS markiert das letzte Element
Per Softkey den Konturabschnitt selektieren und bestätigen
Dialogbox „in Reihe zirkular vervielfältigen“ eintragen
TURN PLUS zeigt einen „Drehpunkt“ als „rotes Quadrat“ an –
wählen Sie den „Drehpunkt“ per Softkey aus und bestätigen per
Softkey – TURN PLUS erweitert die Kontur
Parameter (Dialogbox „in Reihe zirkular vervielfältigen“)
Q:
Anzahl (der Konturabschnitt wird Q-mal dupliziert)
R: Musterradius
Ausführung von „Duplizieren – zirkular“
■ Drehpunkte: TURN PLUS legt mit dem „Radius“ einen Kreis
um den Anfangs- und Endpunkt des Konturabschnitts. Die Schnitt-
punkte der Kreise ergeben die beiden möglichen Drehpunkte.
■ Der Drehwinkel ergibt sich aus dem Abstand Anfangspunkt –
Endpunkt des Konturabschnitts.
■ Kontur erweitern: TURN PLUS dupliziert den selektierten
Konturabschnitt, dreht ihn und „hängt“ ihn an die Kontur an
■ Spiegeln: spiegelt den selektierten Konturbereich und „hängt“
ihn an die Kontur an.
„Spiegeln“ wählen
TURN PLUS markiert das letzte Element
Per Softkey den Konturabschnitt selektieren und bestätigen
Dialogbox „in Reihe zirkular vervielfältigen“ eintragen
„OK“ betätigen – TURN PLUS erweitert die Kontur
Parameter (Dialogbox „Duplizieren durch Spiegeln“)
W:
Winkel der Spiegelachse – Bezug des Winkels: positive Z-
Achse (die Spiegelachse verläuft durch den aktuellen End-
punkt der Kontur)
Menüpunkt „Info“
öffnet/schließt das Fenster mit den Informationen zu „ungelösten
Geometrieelementen“.
■ Wenn das Fenster nicht alle Info-Boxen aufnimmt: „Pfeil auf/ab“
bewegt den Cursor zur nächsten/vorhergehenden Info-Box.
■ „ALT-Taste“ stellt die Parameter des letzten ungelösten Ele-
ments zur Editierung bereit.
