Zirkularbewegung G13
Zirkularbewegung
G2, G3 – inkrementale Mittelpunktvermaßung
G12, G13 – absolute Mittelpunktvermaßung
Das Werkzeug verfährt zirkular im Vorschub zum „Endpunkt".

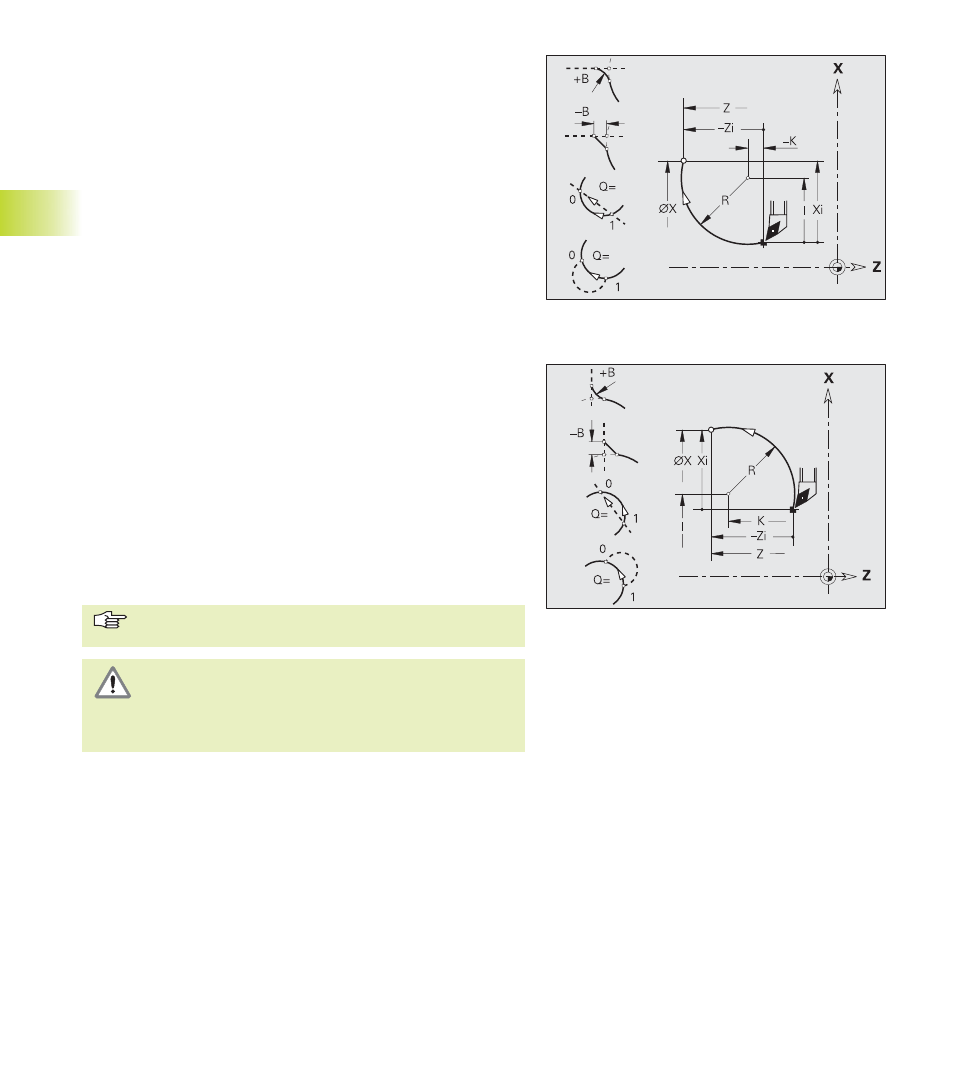

Drehrichtung: siehe Hilfebild.
Parameter
X, Z: Durchmesser, Länge Endpunkt (X Durchmessermaß)
R: Radius (0 < R <= 200 000 mm)
Q: Schnittpunktauswahl – default: Q=0. Endpunkt, wenn der
Kreisbogen eine Gerade oder einen Kreisbogen schneidet.
■ Q=0: entfernter Schnittpunkt
■ Q=1: naher Schnittpunkt
B: Fase/Verrundung – Übergang zum nächsten Konturelement.
Programmieren Sie den theoretischen Endpunkt, wenn Sie
eine Fase/Verrundung angeben.
■ B keine Eingabe: tangentialer Übergang
■ B=0: nicht tangentialer Übergang
■ B>0: Radius der Rundung
■ B<0: Breite der Fase
E: Sondervorschubfaktor für die Fase/ Verrundung
(0 < E <= 1) – default: 1
(Sondervorschub = aktiver Vorschub * E)
G2, G3 – Mittelpunkt inkremental:
I, K:
Mittelpunkt (Abstand Startpunkt – Mittelpunkt; I Radiusmaß)
G12, G13 – Mittelpunkt absolut:
I, K:
Mittelpunkt (I Radiusmaß)
Mit Y-Achse: siehe Benutzer-Handbuch „CNC PILOT 4290 mit Y-Ach-
se“
Programmierung X, Z: absolut, inkremental, selbsthal-
tend oder „?“
Achtung Kollisionsgefahr !
Werden die Adressparameter mit „V-Variablen“ berech-
net, findet nur eine eingeschränkte Überprüfung statt.
Stellen Sie sicher, dass die Variablenwerte einen Kreis-
bogen ergeben.
Zirkularbewegung G2
