HEIDENHAIN CNC PILOT 4290 205
Spezielle Softkeys
Darstellung der Verfahrwege: Linie oder
(Schneid)spur
Werkzeugdarstellung: Lichtpunkt oder Werkzeug

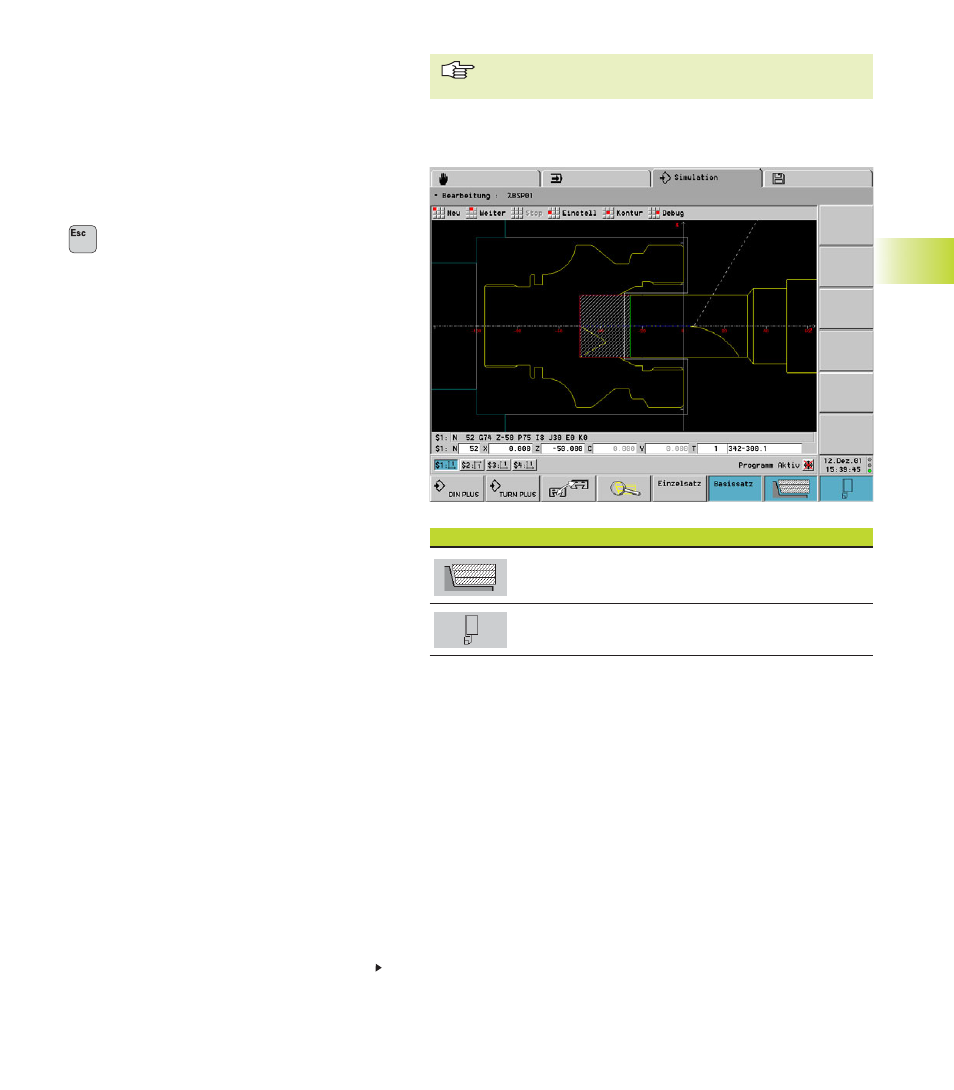

5.4 Bearbeitungs-Simulation
Funktionen der Bearbeitungs-Simulation:
■ die Werkzeug-Verfahrwege kontrollieren
■ die Schnittaufteilung prüfen
■ die Bearbeitungszeit ermitteln
■ Schutzzonen- und Endschalterverletzungen
überwachen
■ Variable sichten und setzen
■ bearbeitete Kontur sichern
zurück zum Hauptmenü
Schutzzonen- und Endschalter-Überwachung
Zusätzlich zur Einstellung in der Simulation wird die
Schutzzonen-Überwachung im Maschinen-Parame-
ter 205, ... eingeschaltet („Überwachung ein/aus“).
Die Schutzzonen-Maße setzen Sie im Einrichtebe-
trieb (Betriebsart Handsteuern). Die Maße werden
in den Maschinen-Parametern 1116, ... verwaltet.
Konturerzeugung in der Simulation
In der Simulation erzeugte Konturen können Sie si-
chern und im NC-Programm einlesen. Beispiel: Sie
beschreiben das Roh- und Fertigteil und simulieren
die Bearbeitung der ersten Aufspannung. Danach
sichern Sie die Kontur. Dabei definieren Sie eine Ver-
schiebung des Werkstück-Nullpunktes und/oder
eine Spiegelung. Die Simulation sichert die „erzeug-
te Kontur“ als Rohteil und die ursprünglich definier-
te Fertigteilkontur – unter Berücksichtigung der Ver-
schiebung und Spiegelung.
Die per Simulation erzeugte Roh- und Fertigteil-
kontur lesen Sie in DIN PLUS ein (Blockmenü: „Kon-
tur einfügen“).
Menüpunkte zur Steuerung der Simulation
■ Neu: simuliert die Bearbeitung neu (Programm-
änderungen werden berücksichtigt)
■ Weiter: simuliert den nächsten NC-Quellsatz
oder Basissatz
■ Stop: Stoppt die Simulation. Sie können die Ein-
stellungen ändern oder die „Kontur nachführen“.
Menügruppe „Einstell(ungen) – ...“
■ „... – Fenster“:
„... – Schlitten“:
„... – Konturauswahl“:
„... – Statuszeile“:
„... – Nullpunkt C“:
siehe „
5.2 Hauptmenü“
■ „... – Warnungen“: siehe „ 5.1.2 Hinweise zur Be-
dienung“
5.4 Bearbeitungs-Simulation
Fortsetzung nächste Seite
Die Geschwindigkeit der Bearbeitungs-Simulation beein-
flussen Sie mit Steuerungs-Parameter 27.
