HEIDENHAIN CNC PILOT 4290
193

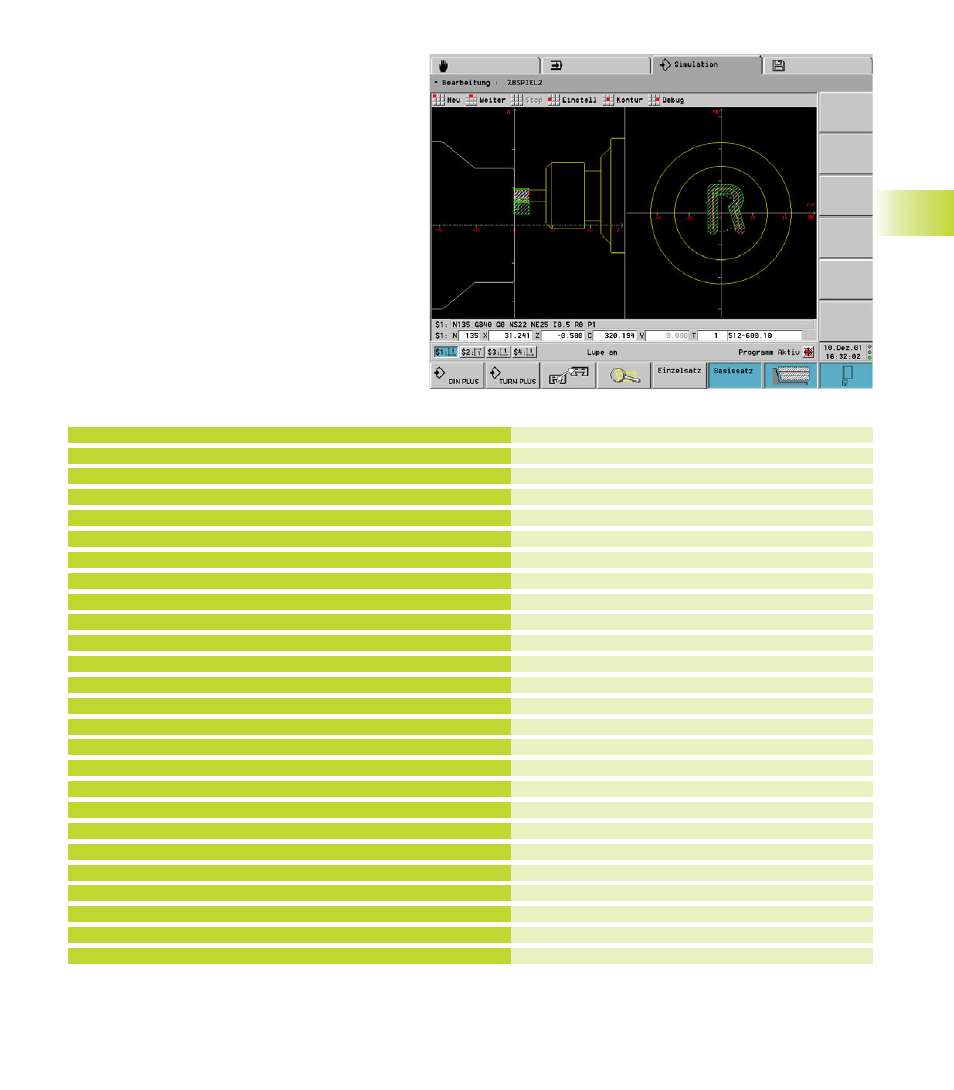

Beispiel: Komplettbearbeitung auf Drehmaschine
mit einer Spindel
Das Beispiel zeigt die Vorder- und Rückseitenbear-
beitung in einem NC-Programm.
Das Werkstück wird auf der Vorderseite bearbeitet –
danach erfolgt der manuelle Umspannvorgang. An-
schließend wird die Rückseite bearbeitet.
Das Expertenprogramm spiegelt und verschiebt die
Kontur für die 2. Aufspannung.
PROGRAMMKOPF
#SCHLITTEN $1
REVOLVER 1
T1 ID"512-600.10"
T2 ID"111-80-080.1"
T4 ID"121-55-040.1"
SPANNMITTEL 1 [Nullpunktverschiebung Z233]
H1 ID"3BACK"
H2 ID"KBA250-86" X100 Q4.
ROHTEIL
N1 G20 X100 Z100 K1
FERTIGTEIL
. . .
STIRN Z0
. . .
RUECKSEITE Z-98
N20 G308 P-1
N21 G100 XK5 YK-10
N22 G101 YK15
N23 G101 XK-5
N24 G103 XK-8 YK3.8038 R6 I-5 B0
N25 G101 XK-12 YK-10
N26 G309
Beispiel: Komplettbearbeitung auf Maschine mit
einer Spindel
4.18 Beispiele und Hinweise
