4 DIN PLUS 188
4.18.3 Komplettbearbeitung
Als Komplettbearbeitung wird die Vorder- und Rückseitenbearbei-
tung in einem NC-Programm bezeichnet. Der CNC PILOT unter-
stützt die Komplettbearbeitung für alle gängigen Maschinenkonzep-
te. Dafür stehen Funktionen wie winkelsynchrone Teileübergabe
bei drehender Spindel, Fahren auf Festanschlag, kontrolliertes Ab-
stechen und die Koordinaten-Transformation zur Verfügung. Damit
sind sowohl eine zeitoptimale Komplettbearbeitung als auch eine
einfache Programmierung gewährleistet.
Sie beschreiben die Drehkontur, die Konturen für die C-Achse (bzw.
Y-Achse) sowie die komplette Bearbeitung in einem NC-Programm.
Für das Umspannen stehen Expertenprogramme zur Verfügung, die
die Konfiguration der Drehmaschine berücksichtigen. Sie können
die Komplettbearbeitung auch für Drehmaschinen mit einer
Hauptspindel nutzen.
Grundlagen

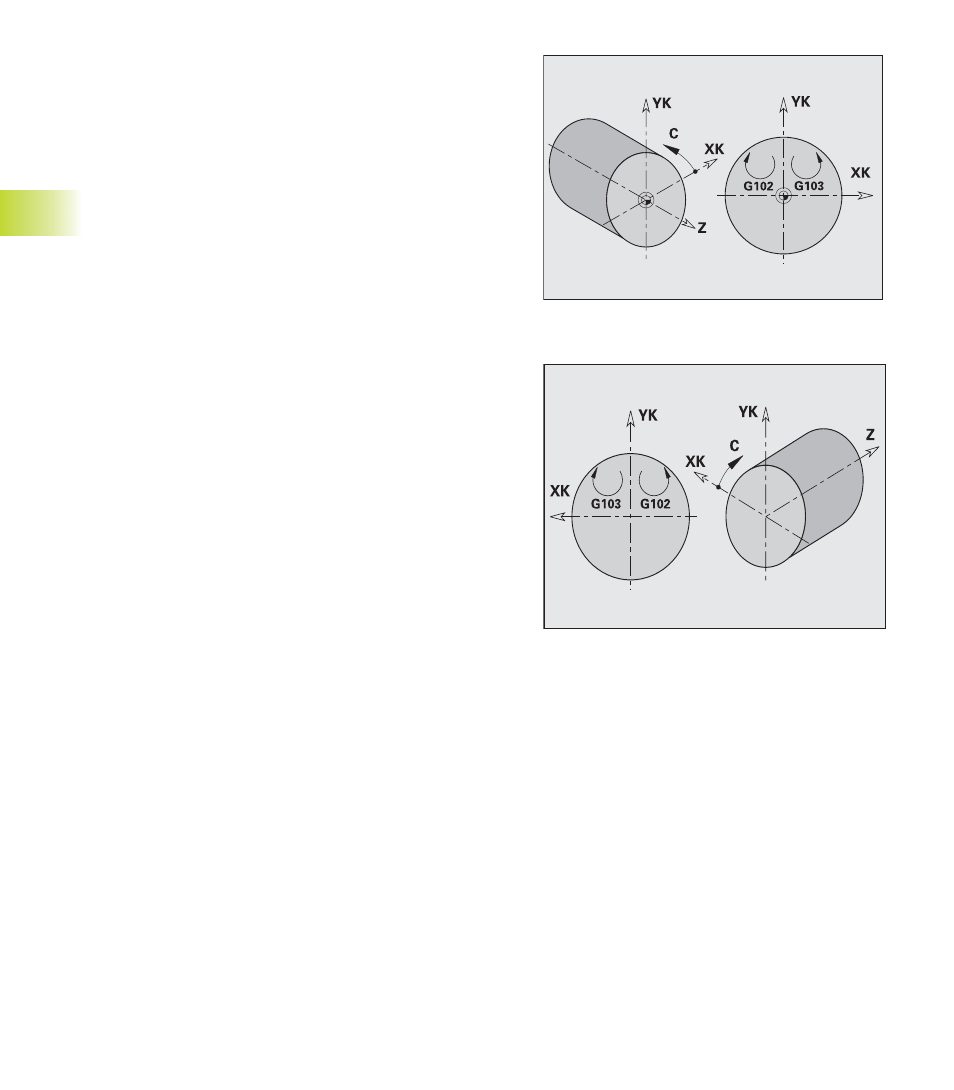

Rückseitenkonturen C-Achse: Die Orientierung der XK-Achse und
damit auch die Orientierung der C-Achse sind „an das Werkstück ge-
bunden“. Daraus folgt für die Rückseite:
■ Orientierung der XK-Achse: „nach links“ (Stirnseite: „nach
rechts“)
■ Orientierung der C-Achse: „im Uhrzeigersinn“
■ Drehsinn bei Kreisbögen G102: „gegen den Uhrzeigersinn“
■ Drehsinn bei Kreisbögen G103: „im Uhrzeigersinn“
Rückseitenkonturen Y-Achse: Die Orientierung der X-Achse ist „an
das Werkstück gebunden“. Daraus folgt für die Rückseite:
■ die Orientierung der X-Achse ist „nach links“ (Stirnseite: „nach
rechts“)
■ Drehsinn bei Kreisbögen G2: „gegen den Uhrzeigersinn“
■ Drehsinn bei Kreisbögen G3: „im Uhrzeigersinn“
Drehbearbeitung: Der CNC PILOT unterstützt die Komplettbearbei-
tung mit Konvertier- und Spiegelfunktionen, so dass das Prinzip
■ Bewegungen in + Richtung gehen vom Werkstück weg
■ Bewegungen in – Richtung gehen zum Werkstück hin
bei der Rückseiten-Bearbeitung beibehalten wird.
In der Regel stellt der Maschinenhersteller auf Ihre Drehmaschine
abgestimmte Expertenprogramme für die Werkstück-Übergabe zur
Verfügung.
Stirnseite
Rückseite
4.18 Beispiele und Hinweise
