HEIDENHAIN CNC PILOT 4290
61
Softkeys
Wechsel zur Betriebsart Simulation
Wechsel zur Betriebsart TURN PLUS
NC-Programm wechseln
NC-Programm wechseln
Editierfenster wechseln
Vollfenster einstellen (ein Editierfenster)
Doppel- oder Dreifachfenster einstellen
Grafik aktivieren

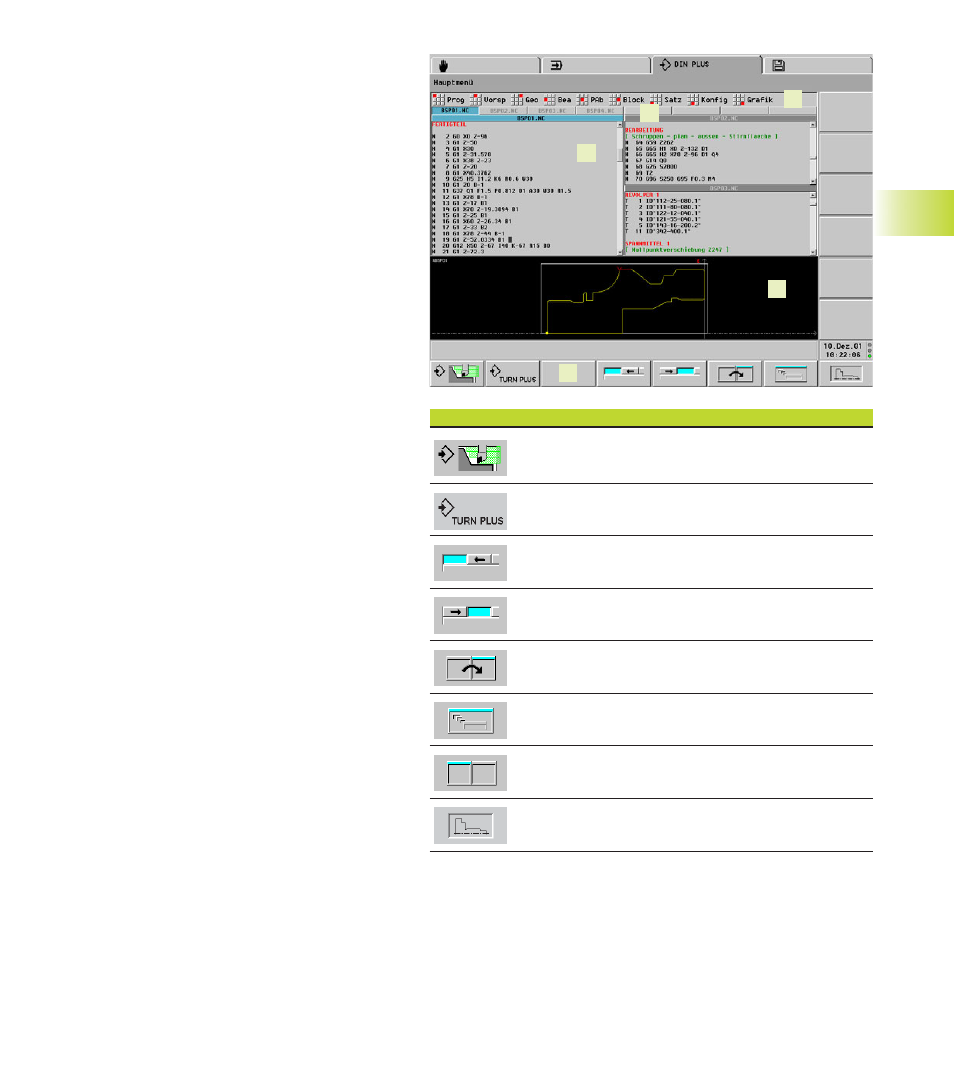

4.1.2
DIN PLUS Bildschirm
1 Menüleiste
2 Anzeige geladener NC-Programme – angewähl-
tes Programm ist markiert
3 Voll-, Doppel- oder Dreifach-Editierfenster –
angewähltes Fenster ist markiert
4 Kontur-Anzeige (oder Maschinen-Anzeige)
5 Softkeys
Parallel-Editierung
Sie können bis zu acht NC-Programme/NC-Unterpro-
gramme parallel bearbeiten. Der CNC PILOT stellt
NC-Programme wahlweise in einem Voll-, Doppel-
oder Dreifachfenster dar.
Haupt- und Untermenüs
Die Funktionen des DIN PLUS Editors sind auf das
„Hauptmenü“ und mehrere „Untermenüs“ aufge-
teilt. Die Untermenüs erreichen Sie
■
durch Anwahl der entsprechenden Menüpunkte
■
durch Positionierung des Cursors in dem Pro-
grammabschnitt
Softkeys
Für den schnellen Wechsel in „Nachbar-Betriebsar-
ten“, den Wechsel der Editierfenster und zum Akti-
vieren der Grafik stehen Softkeys zur Verfügung.
4.1 Die DIN- Pr
ogr
ammier
ung
1
2
3
4
5
