HEIDENHAIN CNC PILOT 4290
103
G112-Geo

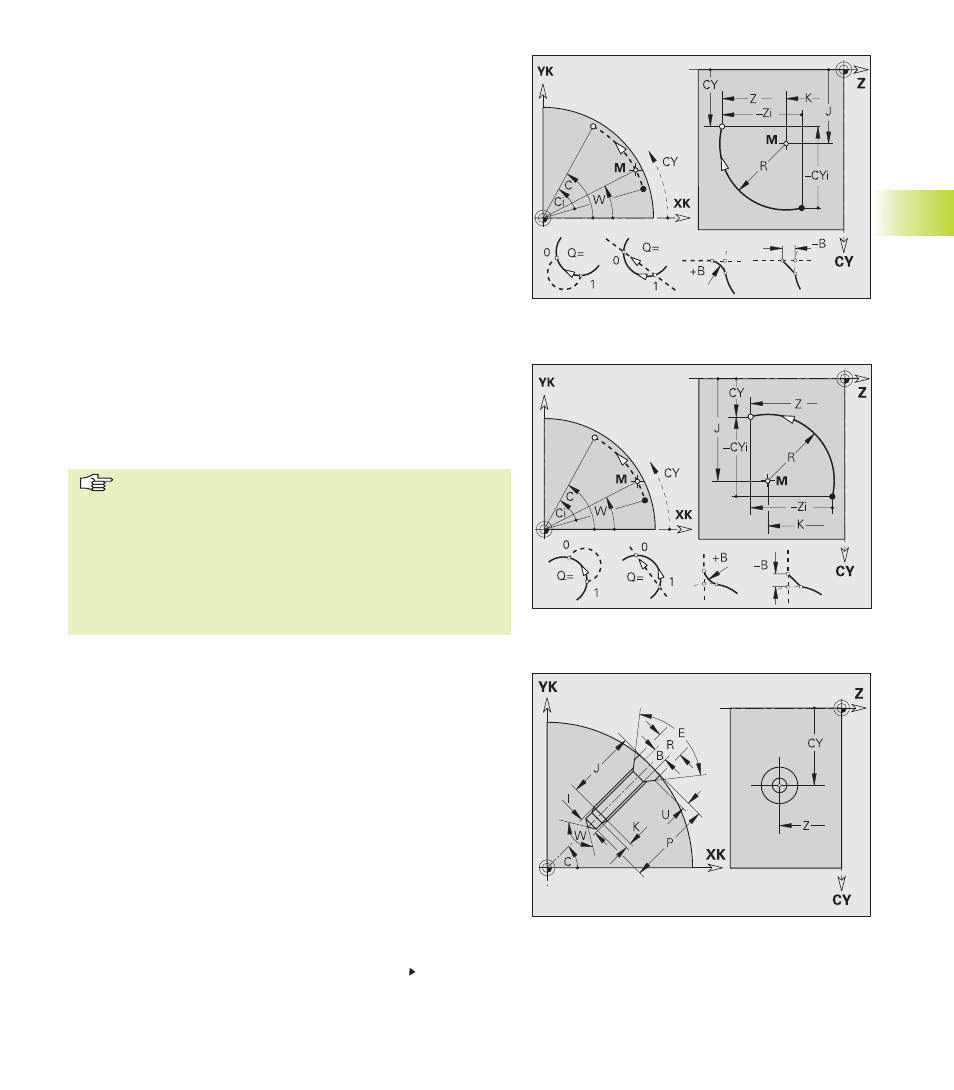

Kreisbogen Mantelflächenkontur G112-/G113-Geo
Drehrichtung: siehe Hilfebild
Parameter
Z:
Endpunkt
C:
Endpunkt (Endwinkel)
CY:
Endwinkel als „Streckenmaß" (Bezug: Mantelabwicklung bei
„Referenzdurchmesser")
R:
Radius
K:
Mittelpunkt (in Z-Richtung)
W:
Winkel des Mittelpunktes
J:
Winkel des Mittelpunktes als „Streckenmaß"
Q:
Schnittpunktauswahl – default: 0. Endpunkt, wenn der Kreisbo-
gen eine Gerade oder einen Kreisbogen schneidet.
■
Q=0: entfernter Schnittpunkt
■
Q=1: naher Schnittpunkt
B:
Fase/Verrundung – Übergang zum nächsten Konturelement.
Programmieren Sie den theoretischen Endpunkt, wenn Sie
eine Fase/Verrundung angeben.
■
B keine Eingabe: tangentialer Übergang
■
B=0: nicht tangentialer Übergang
■
B>0: Radius der Rundung
■
B<0: Breite der Fase
Programmierung
■
Z, CY: absolut, inkremental, selbsthaltend oder „?“
■
C: absolut, inkremental oder selbsthaltend
■
K, J: absolut oder inkremental
■
entweder Z – C oder Z – CY bzw. K – W oder K – J pro-
grammieren
■
entweder „Mittelpunkt" oder „Radius" programmieren
■
bei „Radius": nur Kreisbögen <= 180° möglich
G113-Geo
Bohrung Mantelfläche G310-Geo
Bohrung mit Senkung und Gewinde.
Parameter
Z:
Mittelpunkt (Z-Position)
C:
Mittelpunkt (Winkel)
CY:
Winkel als „Streckenmaß" (Bezug: Mantelabwicklung bei
„Referenzdurchmesser")
B:
Bohrdurchmesser
P:
Bohrtiefe (ohne Bohrspitze)
W:
Spitzenwinkel – default: 180°
R:
Senkdurchmesser
U:
Senktiefe
Fortsetzung nächste Seite
