HEIDENHAIN CNC PILOT 4290 213
5.10 Synchronpunktanalyse
Sind mehrere Schlitten an der Zerspanung beteiligt,
koordinieren Sie die Bearbeitung mit „Synchron-
punkten“.

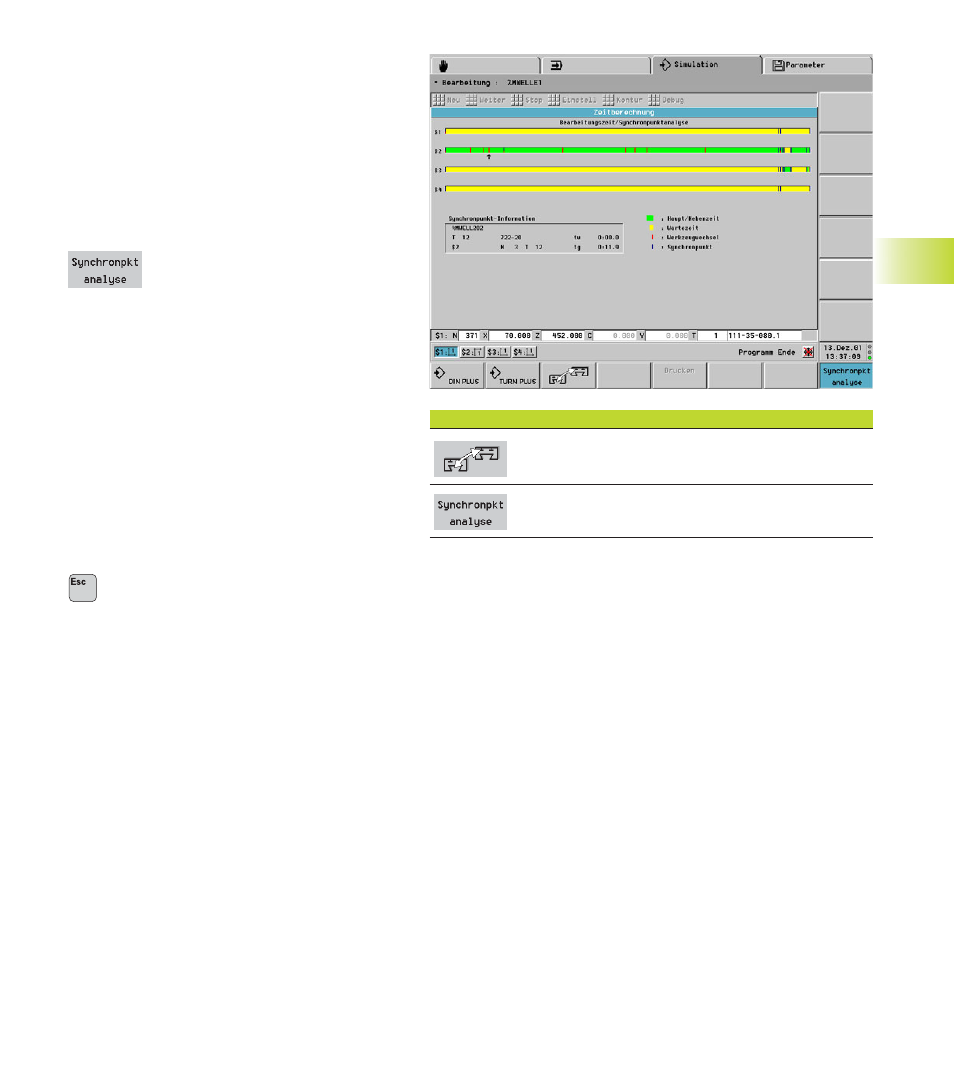

Die „Synchronpunktanalyse“ stellt die Abhängigkei-
ten der Schlitten untereinander dar. In der Grafik
werden Werkzeugwechsel, Synchronpunkte und die
Wartezeiten dargestellt. Zusätzliche „Synchron-
punkt-Information“ geben Auskunft über den ange-
wählten Punkt (Pfeil unterhalb der Balkengrafik).
Aufruf: Die „Synchronpunktanalyse“
ist eine Unterfunktion der „Zeit-
berechnung“.
Synchronpunkte anwählen:
■ Schlitten wechseln: per Softkey oder „Pfeil auf/ab“
■ nächster/vorhergehender Synchronpunkt: „Pfeil
links/rechts“
Synchronpunkt-Informationen:
■ NC-Programm-/Unterprogramm
■ aktives Werkzeug
■ der für den angewählten Synchronpunkt relevante
NC-Satz
■ „tw“: Wartezeit an diesem Synchronpunkt
■ „tg“: Berechnete Ausführungszeit ab Programm-
start
Zurück zur „Zeitberechnung“: Softkey erneut betä-
tigen:
Zurück zur „Simulation“
5.1
0 S
ync
hr
onpunktanalyse
Softkeys
zum nächsten Schlitten wechseln
zurück zur „Zeitberechnung“
