6 TURN PLUS 272
6.10 Bedienhilfen

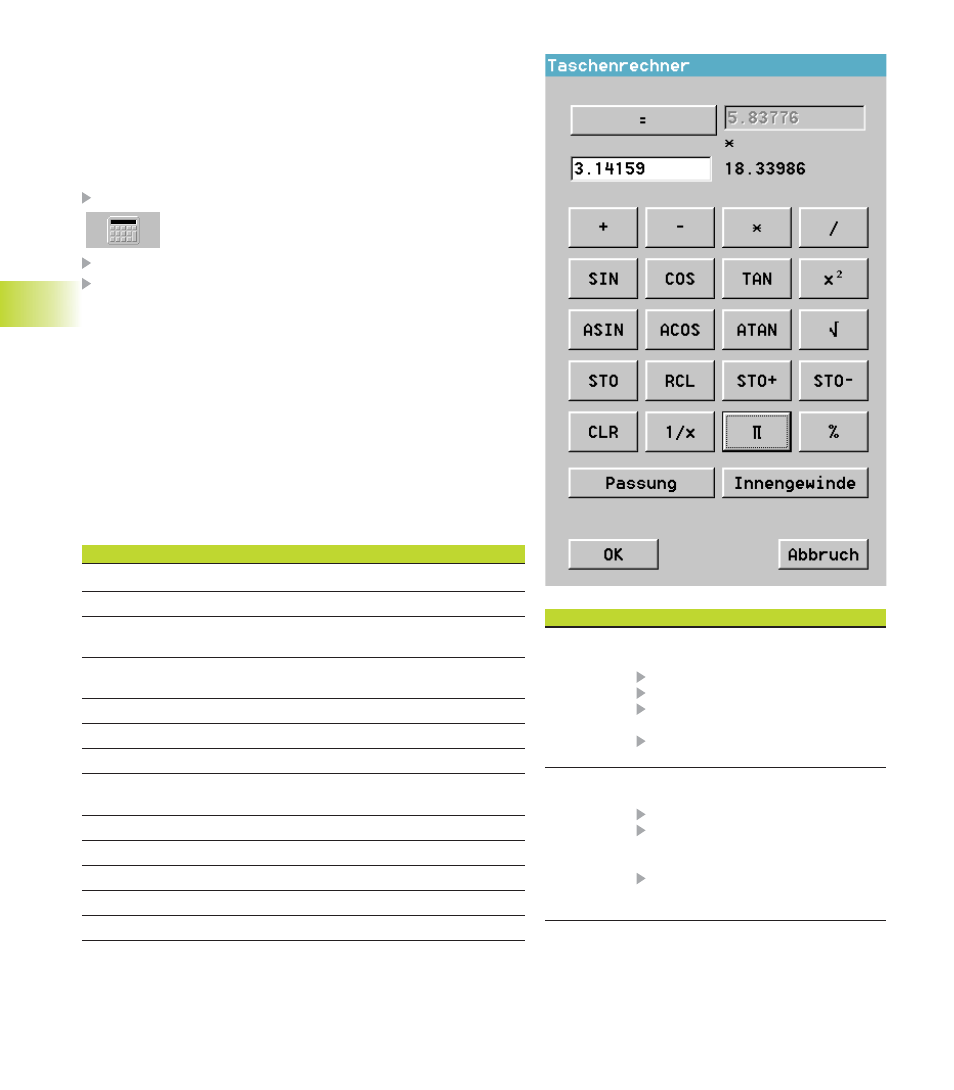

6.10.1 Taschenrechner
Für Standardberechnungen, Berechnung von Passungstoleranzen
und Berechnung des Kernlochdurchmessers (bei Innengewinden)
können Sie den Taschenrechner einsetzen.
Berechnungen durchführen:
Cursor auf das Eingabefeld der Dialogbox positionieren
Taschenrechner aufrufen – der Wert des Eingabe-
feldes wird übernommen.
Berechnung durchführen
■ „OK“ – deaktiviert den Taschenrechner mit Werteübernahme
■ „Abbruch“ – deaktiviert den Taschenrechner ohne Werte-
übernahme
Anzeigen:
■ Anzeigewert (unterhalb „=“)
■ gespeicherter Wert (rechts von „=“)
■ Rechenoperation und Zwischenergebnis (rechts neben dem An-
zeigewert)
Bedienungshinweise:
■ Rechenfunktion/Eingabefelder per Cursor-Tasten oder per Maus
anwählen und aktivieren.
■ Die Rechenfunktionen (SIN, Quadrieren, etc.) beziehen sich auf
den „Anzeigewert“.
Taschenrechnerfunktionen
= Berechnung durchführen; Ergebnis anzeigen
+, –, *, / Grundrechenarten
SIN, COS, TAN
trigonometrische Funktionen
ASIN, ACOS, ATAN
trigonometrische Umkehrfunktionen
X 2 Quadrieren
¹ Wurzel aus
STO Anzeigewert speichern
STO+, STO– Anzeigewert zum Speicherinhalt addieren/subtrahie-
ren
RCL Speicherinhalt als Anzeigewert übernehmen
CLR Anzeige löschen
1/x Reziprokwert
π Wert von Pi (3,14159)
n % Prozentrechnung
6.1
0 Bedienhilf
e
n
Taschenrechnerfunktionen
Passung berechnet die mittlere Toleranz für
Passungen
Nenn-Durchmesser eingeben
„Passung“ betätigen
Passungs-Daten eingeben (Dialog-
box „Passung“) – „OK“ betätigen
der Taschenrechner übernimmt die
„Toleranz-Mitte“ als Anzeigewert
Innengewinde berechnet den Kernlochdurch-
messer aus den Gewindeangaben
„Innengewinde“ betätigen
Gewinde-Daten eingeben (Dialog-
box „Innengewinde“) – „OK“ betäti-
gen
der Taschenrechner errechnet den
Kernlochdurchmesser und übernimmt
ihn als Anzeigewert
