HEIDENHAIN CNC PILOT 4290 321
6.15 Konfiguration
TURN PLUS
■ passt die Ausmaße an das Höhen-Brei-
ten-Verhältnis des Bildschirms an.
■ vergrößert die Ausmaße des Fensters
so, dass das Werkstück komplett darge-
stellt wird.
X-Werteingaben: Bei Standardformen
zur Rohteilbeschreibung gelten X-Werte
immer als Durchmesser-Werte. X-/XE-Ko-
ordinaten bei Konturen für die C-/Y-Achs-
bearbeitung gelten immer als Radius-
Werte.
Fensterkonfiguration (Menüpunkt „Ansichten“):
Ansichten, die TURN PLUS neben der Hauptansicht (XZ-Ebene) dar-
stellen soll (Stirnfläche, Mantelabwicklung, etc.).
Hauptansicht spiegeln ?
■ Ja: Kontur komplett darstellen
■ Nein: Kontur oberhalb der Drehmitte darstellen
Koordinaten:
Einstellung des Koordinatensystems und der Position des Werk-
stück-Nullpunktes für die
■ Hauptansicht
■ Stirnfläche
■ Rückseite
■ Mantelfläche

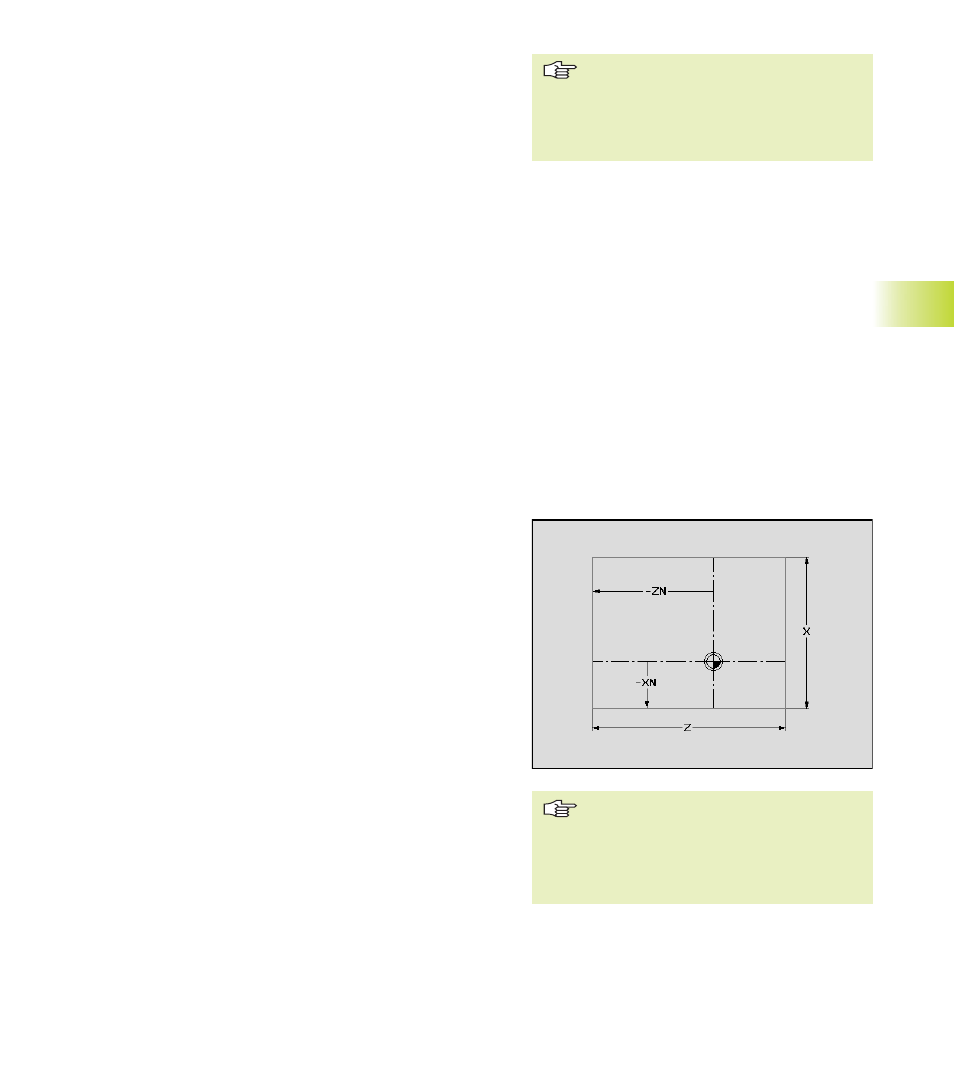

Parameter (Beispiel Hauptansicht)
Delta X, Z: legt die Ausmaße des Kontrollgrafik-Fensters fest
min XN, ZN: legt die Position des Werkstück-Nullpunktes fest
6.15 Konfiguration
Mit den Funktionen der „Konfiguration“ ändern und verwalten Sie
verschiedene Anzeige- und Eingabevarianten.
Einstellungen:
Zoomverhalten:
■ dynamisch: passt die Kontur-Darstellung der Fenster-
größe an
■ statisch: passt die Kontur-Darstellung beim Laden der
Kontur der Fenstergröße an und behält diese Einstellung
bei
Ebenenkennung (Bezeichnung der Koordinatenachsen)
■ anzeigen
■ nicht anzeigen
Punktraster (im Hintergrund)
■ anzeigen
■ nicht anzeigen
X-Werteingabe (für Grund- und Formelemente der Drehkontur)
■ Durchmesser: Eingaben gelten als Durchmesser-Werte
■ Radius: Eingaben gelten als Radius-Werte
mit Bedienbild (zur Erläuterung der Eingabeparameter)
■ Ja: Bedienbilder anzeigen
■ Nein: Bedienbilder nicht anzeigen
