4 DIN PLUS
100
Muster linear Stirn-/Rückseite G401-Geo
G401 wirkt auf die im Folgesatz definierte Bohrung/Figur
(G300..305, G307).
Programmierhinweise
■
Bohrung/Figur im Folgesatz ohne Mittelpunkt programmieren.
■
Der Fräszyklus (Abschnitt BEARBEITUNG) ruft die Bohrung/Figur
im Folgesatz auf – nicht die Musterdefinition.
Parameter
Q:
Anzahl der Figuren – default: 1
XK, YK: Anfangspunkt in kartesischen Koordinaten
I, J:
Endpunkt in kartesischen Koordinaten
Ii, Ji: Abstand zwischen Figuren (in XK-/YK-Richtung)
A:
Winkel Längsachse (Bezug: XK-Achse) – default: 0°
R:
Gesamtlänge Muster
Ri:
Abstand zwischen Figuren (Musterabstand)
Regelmäßiges Vieleck Stirn-/Rückseite G307-Geo
Parameter
XK, YK: Mittelpunkt in kartesischen Koordinaten
Q:
Anzahl der Kanten (Q>2)
A:
Winkel zu einer Vieleckseite (Bezug: XK-Achse) – default: 0°
K:
Kantenlänge
■
K>0: Kantenlänge
■
K<0: Innenkreisdurchmesser
R:
Fase/Verrundung – default: 0
■
R>0: Radius der Rundung
■
R<0: Breite der Fase
P:
Tiefe/Höhe – keine Eingabe: „P“ aus G308
■
P<0: Tasche
■
P>0: Insel

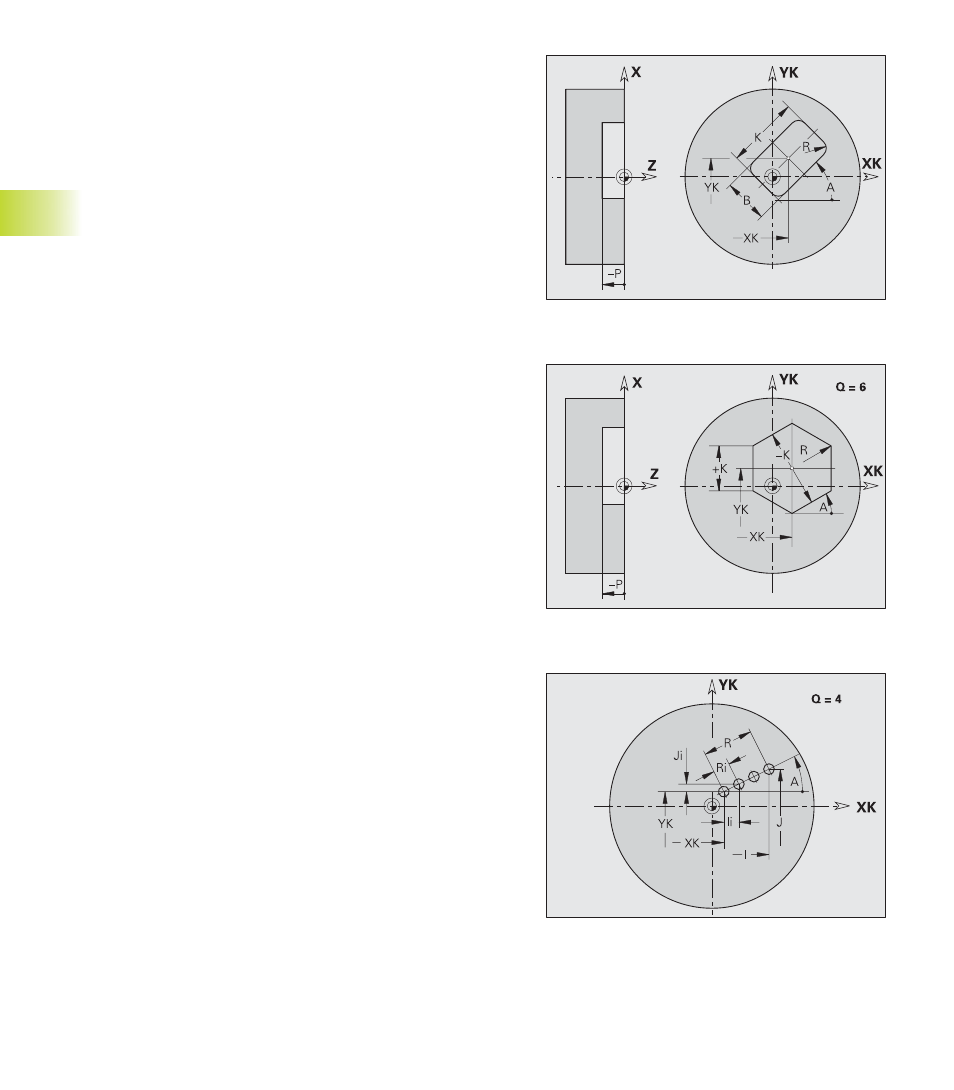

Rechteck Stirn-/Rückseite G305-Geo
Parameter
XK, YK: Mittelpunkt in kartesischen Koordinaten
A:
Winkel Längsachse (Bezug: XK-Achse) – default: 0°
K:
Länge
B:
(Höhe) Breite
R:
Fase/Verrundung – default: 0
■
R>0: Radius der Rundung
■
R<0: Breite der Fase
P:
Tiefe/Höhe – keine Eingabe: „P“ aus G308
■
P<0: Tasche
■
P>0: Insel
