2.1 Bedienoberfläche
2.1 Bedienoberfläche

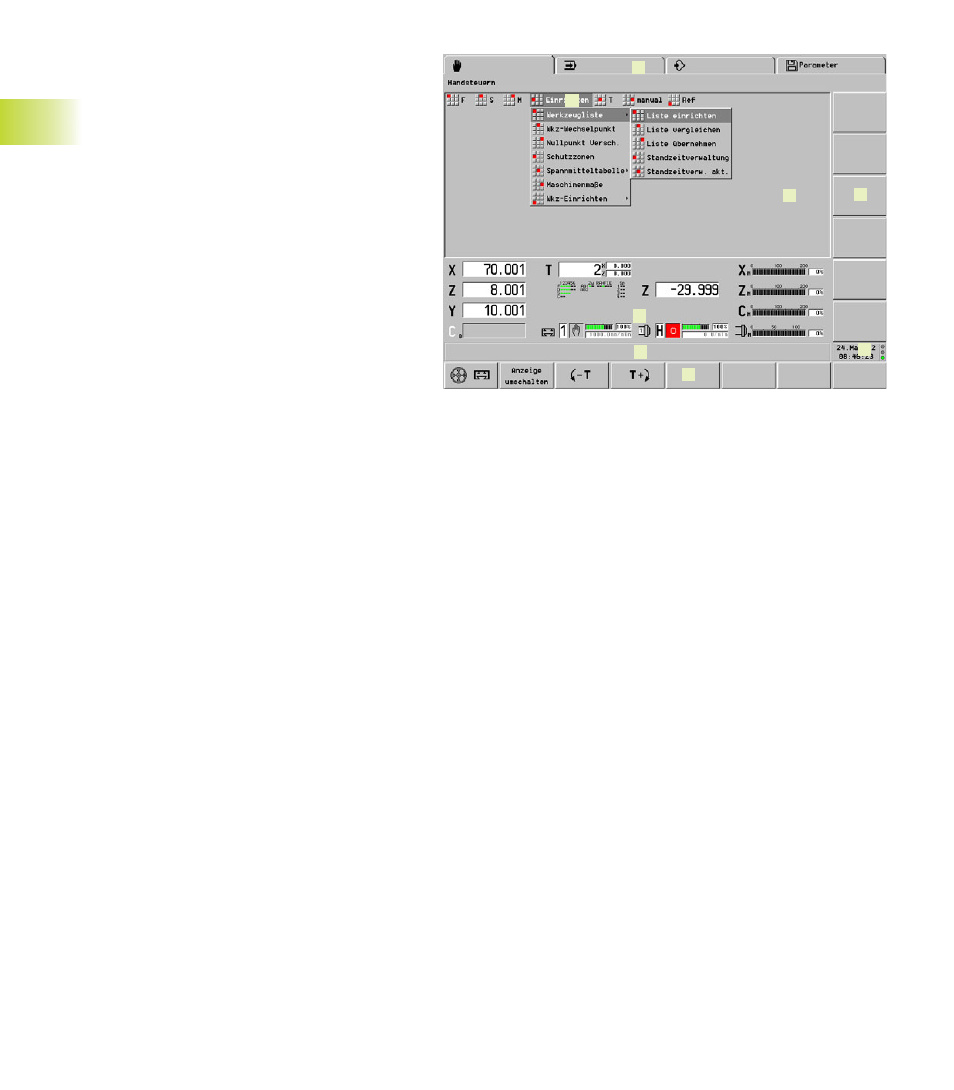

2.1.1 Bildschirmanzeigen
1 Betriebsartenzeile
Zeigt den Status der Betriebsarten an.
■ Die aktive Betriebsart ist dunkelgrau hinterlegt.
■ Programmier- und Organisations-Betriebsarten:
– die angewählte Betriebsart steht rechts neben
dem Symbol
– zusäzliche Informationen wie angewähltes Pro-
gramm, Unter-Betriebsart, etc. werden unterhalb
der Betriebsarten-Symbole angezeigt.
2 Menüleiste und Pulldown-Menüs
für die Funktionsauswahl
3 Arbeitsfenster
Inhalt und Aufteilung sind von der Betriebsart ab-
hängig. Einige Programmier- und Organisations-
Betriebsarten überlagern die Maschinenanzeige.
4 Maschinenanzeige
Aktueller Status der Maschine (Werkzeugposition,
die Zyklus- und Spindelsituation, aktives Werk-
zeug, etc.). Die Maschinenanzeige ist konfigurier-
bar.
5 Statuszeile
■ Simulation, TURN PLUS: Anzeige aktueller Ein-
stellungen bzw. Hinweise zu den nächsten
Bedienschritten
■ andere Betriebsarten: Anzeige der letzten Feh-
lermeldung
6 Datumsfeld und Service-Ampel
■ Anzeige von Datum und Uhrzeit
■ ein farbiger Hintergrund signalisiert einen Feh-
ler oder eine PLC-Meldung
■ die „Service-Ampel“ zeigt den Wartungszu-
stand der Maschine an (siehe „ 9.3 Wartungs-
system“)
7 Softkeyleiste
Zeigt die aktuelle Bedeutung der Softkeys an.
8 Vertikale Softkeyleiste
Zeigt die aktuelle Bedeutung der Softkeys an.
Weitere Informationen: siehe Maschinen-Hand-
buch
