5 f e rtigt eilk ont ur – HEIDENHAIN CNC Pilot 4290 Benutzerhandbuch
Seite 253
HEIDENHAIN CNC PILOT 4290
241

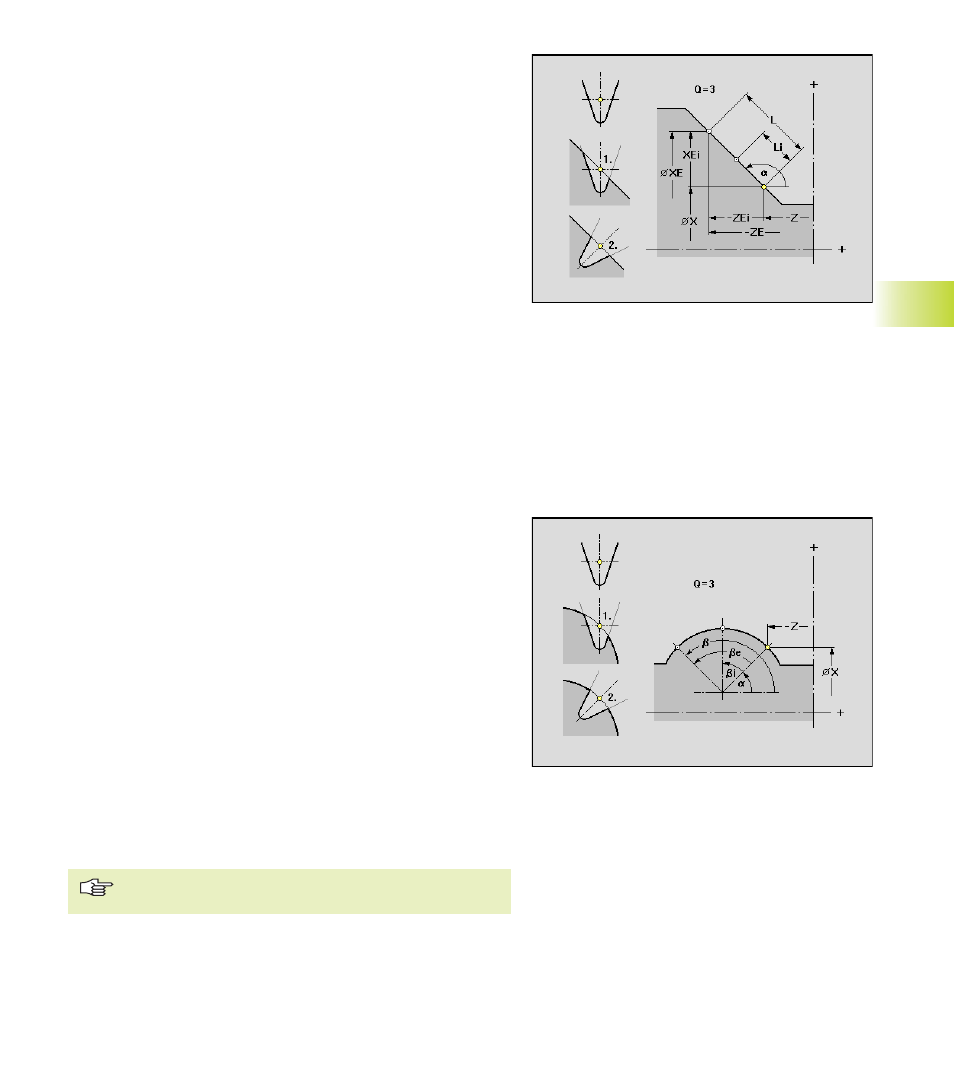

Parameter „Zirkulare Überlagerung“
X, Z:
Startpunkt – Position des ersten Überlagerungselements
α:
Startpunkt als Winkel (Bezug: eine parallel zur Z-Achse ver-
laufende Linie durch den Mittelpunkt des selektierten Bo-
gens)
Lage:
■
Originallage: fügt die Überlagerungskontur „original“ in
die Stützkontur ein (siehe Hilfebild „1.“).
■
Normallage: dreht die Überlagerungskontur um den Win-
kel des Überlagerungspunktes und fügt es dann in die
Stützkontur ein (siehe Hilfebild „2.“).
Q:
Anzahl der Überlagerungselemente
β:
Endpunkt – Position des letzten Überlagerungselements
(Bezug: eine parallel zur Z-Achse verlaufende Linie durch
den Mittelpunkt des selektierten Bogens)
βe:
Winkel zwischen erstem und letztem Überlagerungsele-
ment
βi:
Winkel zwischen Überlagerungselementen
Der Drehsinn, in dem die Überlagerungskonturen angeordnet wer-
den, entspricht dem Drehsinn des Stützkonturelements.
Der „Bezugspunkt“ der Überlagerungskontur wird auf
den „Überlagerungspunkt“ positioniert.
6.5 F
e
rtigt
eilk
ont
ur
Parameter „Lineare Überlagerung“
X, Z:
Startpunkt – Position des ersten Überlagerungselements
Lage:
■
Originallage: fügt die Überlagerungskontur „original“ in
die Stützkontur ein (siehe Hilfebild „1.“).
■
Normallage: dreht die Überlagerungskontur um den Stei-
gungswinkel des Stützkonturelements und fügt es dann in
die Stützkontur ein (siehe Hilfebild „2.“).
Q:
Anzahl der Überlagerungselemente
XE, ZE: Endpunkt – Position des letzten Überlagerungselements
XEi, ZEi: Endpunkt inkremental
L:
Abstand zwischen erstem und letzten Überlagerungsele-
ment
Li:
Abstand zwischen den Überlagerungselementen
α:
Winkel – default: Winkel des Stützkonturelements
